辽宁本溪三面单立柱广告塔安装实录
2021 年 8 月,辽宁本溪的这座三面单立柱广告塔安装完成,现场 3 张照片。牌体是标准的三棱柱形状,三片蓝色压型板围着立柱绕一圈,顶部收成尖角。
项目概况
- 项目地点:辽宁省本溪市
- 广告塔类型:三面单立柱广告塔
- 结构形式:钢管立柱 + 桁架横担 + 牌面骨架
- 服务范围:塔体制作、运输、现场安装
- 交付时间:2021 年 8 月
点位与山城
本溪在辽东山区,太子河从城中穿过,城市沿着河谷铺开,两侧是山。照片 03 是从路上远拍的:蓝色的牌体立在路边,背后是连绵的山和一片绿树,路边有路灯杆,路面被雨水打湿。山城选点,视线比场地更重要:河谷窄,一条路两边都是山,牌面要卡在道路的直线段上,弯道后面看不见。照片 03 这个位置路面笔直、前方无遮挡,属于好点位。
三棱柱牌体
照片 01 是这组照片里最能说明结构的一张:从侧面看,三片蓝色压型板围成一个三棱柱,板面的竖楞一道接一道,顶部收成尖,边缘用包边条封住,柱子在中间被完全包住。三片板围合,牌体的刚度比单片板高得多——三个面互为支撑,风从任何一个方向来,都有两个面在抵抗。代价是自重大,立柱和基础都要按更大的弯矩配。
柱顶连接
照片 02 是地面组装:一整块蓝色的板立着,后面一根深色的立柱,地面是新做的混凝土,远处是山和楼。柱顶是整座塔受力最复杂的地方——牌体的自重、风荷载产生的弯矩和扭矩,全在这里转到管柱上。法兰盘的厚度、螺栓的等级、加劲肋的布置,都按这里的受力配。
现场照片(3 张)



验收与多雨气候

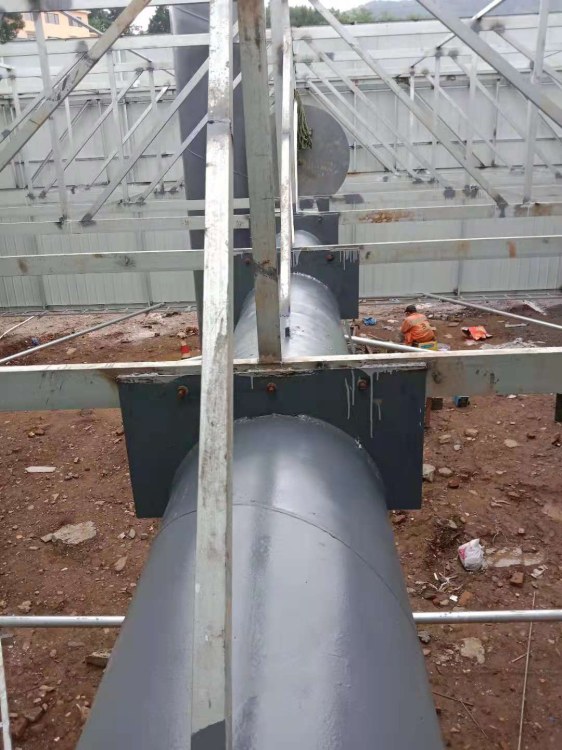

四张照片分别拍了牌体侧面、地面组装、远景和柱顶。验收看三个面的拼角、柱顶法兰的贴合、螺栓的紧固,以及压型板包边的收口。本溪年降水量在辽宁属偏多,山区的雾气也重;钢构件常年处在干湿交替的环境里,锈得快。柱顶法兰盘是积水的地方,交付时在法兰上表面做出坡度、留出排水口,比每年补漆有效。
