【项目概述】

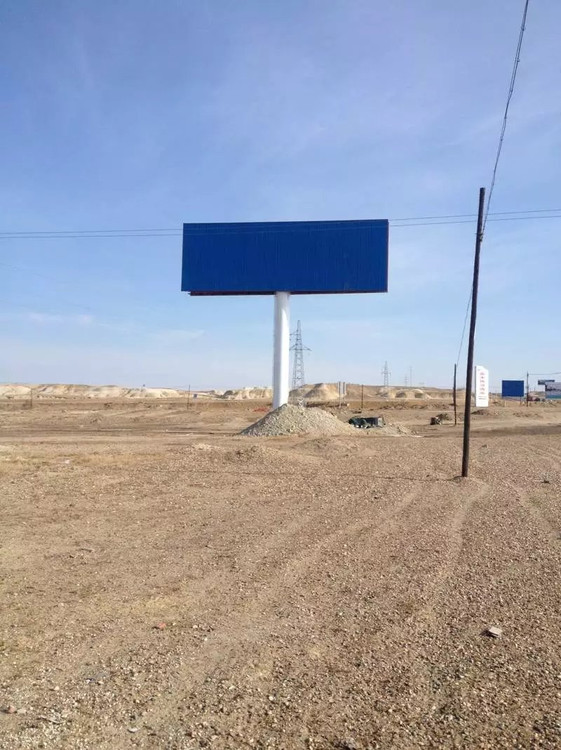

本项目位于新疆阿勒泰地区戈壁开阔地带，为双面单立柱高炮广告塔，牌面单面 18m×6m（108㎡），双面合计 216㎡，塔身总高 18m，牌面底沿离地 12m，立柱为 Φ1220×10 螺旋焊管，整塔用钢约 10 吨。结构按抗风 8 级设计——8 级风下结构完好、可正常使用，这是甲方在合同中明确提出的设计要求。阿勒泰冬季极端最低气温可低于 -40℃，春季风口常见 9–10 级阵风；按当地 50 年一遇基本风压 0.7 kN/㎡ 复核，18m 高度处牌面风荷载标准值 1.82 kN/㎡，单面迎风合力约 197 kN（20 吨力）。同尺寸的塔若建在内地 0.45 kN/㎡ 地区，这个数值只有 126 kN。针对这一环境，本项目在基础配重、结构验算与防腐工艺上均按当地条件取值设计，2016 年 6 月完成吊装与验收，至今结构状态良好。

一、项目环境与设计要点

阿勒泰地区对户外钢结构有三个特殊要求，本项目针对性处理如下：

1. 风荷载：合同要求抗风 8 级，按当地 0.7 kN/㎡ 复核

甲方在合同中提出的设计要求是抗风 8 级。8 级风对应风速 10.8–13.8 m/s（约 39–50 km/h），换算成风压约 0.12 kN/㎡。这个要求本身不高，但阿勒泰的实际情况要求更高——当地春季风口常见 9–10 级阵风，所以设计不能只满足"8 级"这个下限，必须按当地基本风压取值复核，两者取大。本项目按此原则处理。

先明确"抗风几级"到底指什么，这是行业里最容易被含糊过去的地方：

也就是说：合同约定的"抗风 8 级"是验收要求，而按 0.7 kN/㎡ 做的结构复核，相当于按 12 级风（33.5 m/s）的荷载水平在算。 两者的风荷载差了 5.9 倍，牌面合力从 8 级下的 33 kN 涨到 197 kN，柱底应力从 38 MPa 涨到 222 MPa——这正是"甲方要求 8 级，实际按当地风压做到 12 级"这句话的由来，也是这个塔能立十年的根本原因。

具体验算：18m 高度处风压高度变化系数 μz 取 1.25，按 GB 50009 公式 wk = βz·μs·μz·w0（βz 取 1.6，牌面体型系数 μs 按 1.3–1.5），牌面风荷载标准值 1.82–2.10 kN/㎡，单面 108㎡ 迎风面积合力 197–227 kN，即 20–23 吨力。

这个量级意味着什么：同样 18m×6m 的塔，建在内地基本风压 0.45 kN/㎡ 的城市，单面合力约 126 kN（13 吨力）。阿勒泰的取值比内地高 56%，基础配重、地脚螺栓规格、立柱壁厚都要相应加码，照搬内地图纸是常见的失效原因。牌面采用通透率合理的桁架结构减少受风面积。

如果只按 8 级风算会怎样：8 级风压当量 0.12 kN/㎡，牌面风荷载标准值仅 0.31 kN/㎡，单面合力 33 kN（3.4 吨力），柱底应力约 38 MPa——这个水平用 Φ820×8 的管子就够（同样工况应力 102 MPa，Q235B 应力比 0.48，仍有富余）。但阿勒泰一个春天能刮十几次 9–10 级风，只按合同写的 8 级设计，第一次强风过程就可能出问题。所以这个塔做到 Φ1220×10，不是"8 级"这三个字定的，是当地 0.7 kN/㎡ 风压定的。

立柱选型：Φ1220×10 螺旋焊管（Q235B）

本项目立柱采用直径 1220mm、壁厚 10mm 的螺旋焊接钢管（螺旋缝双面埋弧焊，材质 Q235B，执行 SY/T 5037 或 GB/T 9711 标准），单根 18m 一次成型，无中间法兰接缝。

为什么是 1220 而不是常见的 1020 或 820：牌面越大，倾覆力矩涨得越快。18m×6m 双面牌在 0.7 kN/㎡ 风压下，作用点约在离地 12m 处，倾覆弯矩约 2364 kN·m；立柱自身迎风（圆管体型系数 0.6，受风宽度 1.22m）再叠加约 166 kN·m，柱底总弯矩约 2530 kN·m。按 Φ1220×10 的截面模量 11406 cm³ 反算，柱底弯曲应力约 222 MPa。这才是"1220 壁厚 10"这组数字的由来——不是拍脑袋定的规格，是按当地风压倒推出来的。

本项目立柱材质为 Q235B，壁厚 10mm 属 GB/T 700 规定的 ≤16mm 组，抗弯设计强度 f = 215 MPa。按 8 级风工况验算：标准值弯矩 429 kN·m，乘 1.5 分项系数后 644 kN·m，柱底应力 56 MPa，应力比仅 0.26——按甲方合同约定的 8 级验收，这座塔还有 3.8 倍的安全储备（Q235B 在该截面上可承受的柱底标准弯矩约 1635 kN·m，是 8 级工况的 3.8 倍）。

如果按阿勒泰当地 50 年一遇 0.7 kN/㎡ 复核（这是比合同要求更严的自校工况），柱底标准弯矩 2530 kN·m、应力 222 MPa，Q235B 应力比 1.03；计入圆管截面塑性发展系数 γx=1.05 后为 0.98。这个结果说明了三件事：一是按 8 级合同验收有充分余量；二是这座塔在阿勒泰立了 10 年，实际经历的风荷载长期低于 0.7 kN/㎡ 这个 50 年一遇取值；三是若按 Q355B 采购，同规格立柱在 0.7 工况下应力比只有 0.73，余量更宽。

关于风压取值与钢材的匹配，下面这张表更直观（Q235B，f=215 MPa，应力按标准值、未计分项系数）：

从表里能读出关键信息：这根 Φ1220×10 的 Q235B 螺旋焊管，在标准值口径下的弹性边界大约在 0.45–0.50 kN/㎡（27–28 m/s，10 级风上限）；超过这个区间就要靠截面塑性发展或提高钢号（Q355B 可把同规格的边界推到 0.7 kN/㎡ 以上）。本项目按 8 级合同要求验收完全没有问题，但若后续在这座塔上加大牌面、更换更重面板，建议同步复核钢材牌号与立柱壁厚。

为什么用螺旋焊管，而不是直缝焊管

行业里 18m 高炮立柱有两种做法：直缝焊管和无缝管。但在 Φ1220 这个口径上，直缝焊管受板宽限制，只能用多段拼焊，焊缝数量成倍增加；无缝管这个规格基本没有现货，价格也高。螺旋焊管的工艺特点正好对上这个需求：

· 一根管子卷到底。带钢按螺旋角连续卷制成型、双面埋弧焊，长度由带钢长度决定，18m 单根不需要中间拼接——这正是"无中间法兰接缝"能实现的前提。

· 环向应力由焊缝承担，受力方向合理。螺旋焊缝与管轴成一定角度，内压和弯曲产生的环向应力由焊缝和母材共同承担，对受弯为主的立柱是合适的。

· 口径灵活、成本可控。同一台机组换带钢宽度就能出不同口径，Φ1220 这种非标大直径反而比直缝更经济。

代价是螺旋焊管的焊缝长度比直缝长，对焊接工艺和探伤要求更高。所以选螺旋焊管不是"便宜凑合"，前提是焊缝质量过得去——按 GB 50205 做焊缝外观检查，重要焊缝按设计要求的等级做超声波或射线探伤，这两条做到了，螺旋焊管在受弯立柱上是成熟做法。

2. 极寒与温差

冬季极端低温低于 -40℃，年温差可达 70℃ 以上。这种气候对施工季节的选择影响很大——本项目 2016 年 6 月施工，避开了冬季低温工况；结构本体的耐低温设计则体现在材料与工艺选择上：钢结构连接节点考虑温度变形，焊缝按低温工况检验，避免采用在 -40℃ 下冲击韧性不足的钢材；防腐涂层选用耐候型面漆，避免低温脆化开裂。

3. 风沙侵蚀

戈壁风沙对涂层磨损明显。构件除锈后做底漆两道、面漆两道，现场焊缝补漆到位，除锈等级按 Sa2.5 控制，立柱与桁架在工厂完成整体涂装后再发运，减少现场补涂面积。

二、施工流程（附实拍图）

1. 基础施工

戈壁地基承载力较好，基坑开挖后浇筑混凝土基础，预埋地脚螺栓定位复核。基础养护到强度后回填压实。按柱底 2530 kN·m 的倾覆弯矩反算，基础需要数米见方、埋深三米以上的量级（边长 5m、埋深 3.5m 的独立基础抗倾覆系数约 1.9），实际尺寸以设计图纸为准。【基础实际边长/埋深/混凝土方量：待确认】

2. 立柱吊装

单立柱整体吊装就位，垂直度校核后紧固地脚螺栓。立柱为 Φ1220×10 螺旋焊管，18m 单根一次成型、无中间法兰接缝，工厂卷制焊接、除锈涂装后运至现场，自重 5.36 吨，单机即可满足起重要求。无接缝这一点很关键——法兰连接是低温脆断和螺栓松动的常见部位，少一道接缝就少一个隐患。本项目选在 6 月吊装，现场气温 20℃ 以上，焊缝冷却速度正常、涂层固化充分，避免了冬季施工必须做焊前预热和层间温度控制的一整套额外工序。

3. 牌面桁架组装

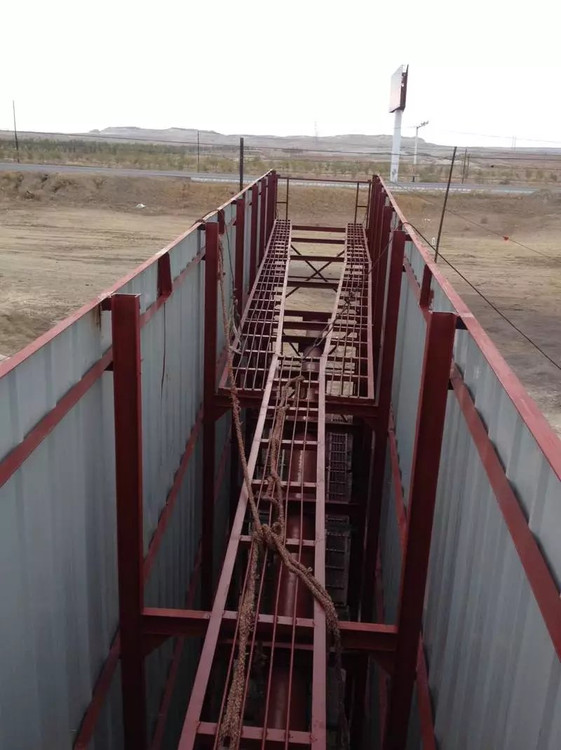

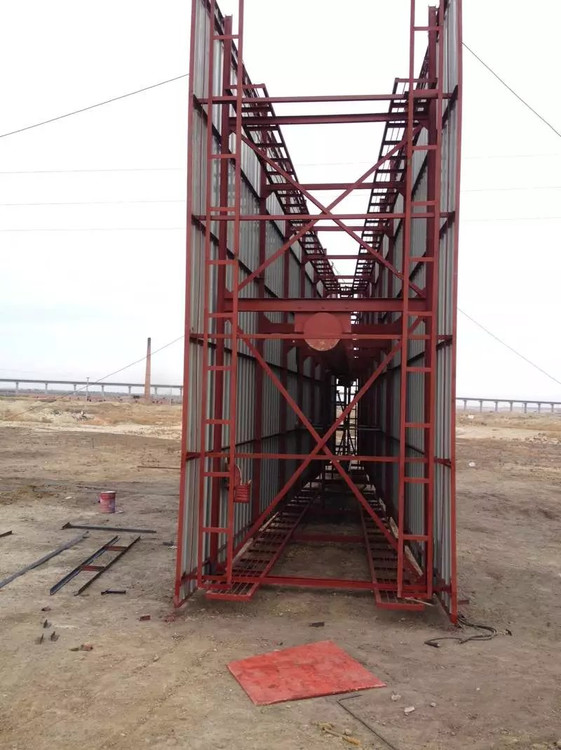

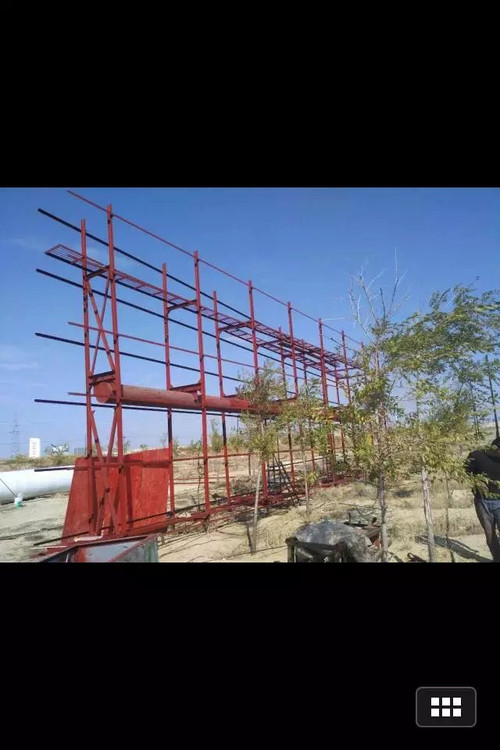

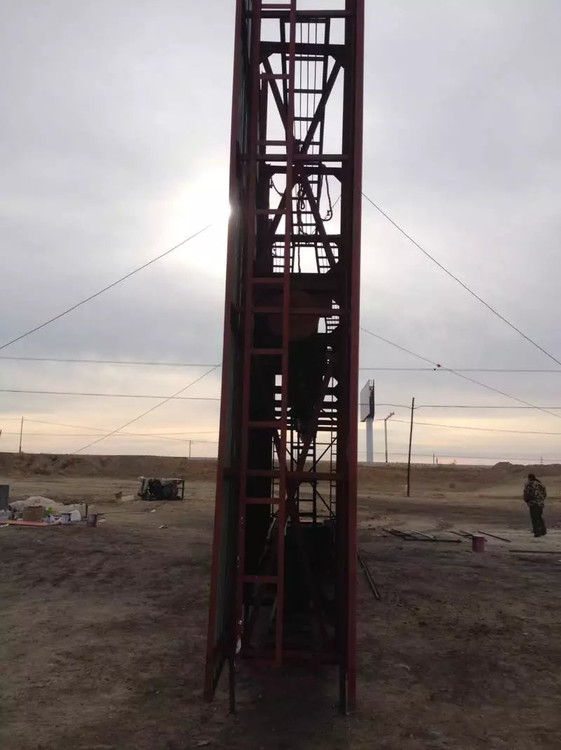

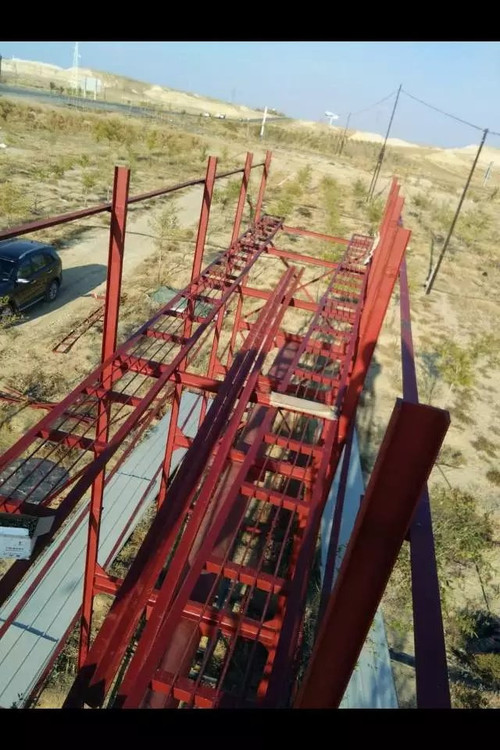

双面牌面桁架在地面分段组装，横向主梁与斜撑按图连接，爬梯、检修平台同步安装。18m×6m 的牌面面积较大，桁架分段在场内预制，现场拼装合拢，避免高空散装作业。

4. 牌面吊装合拢

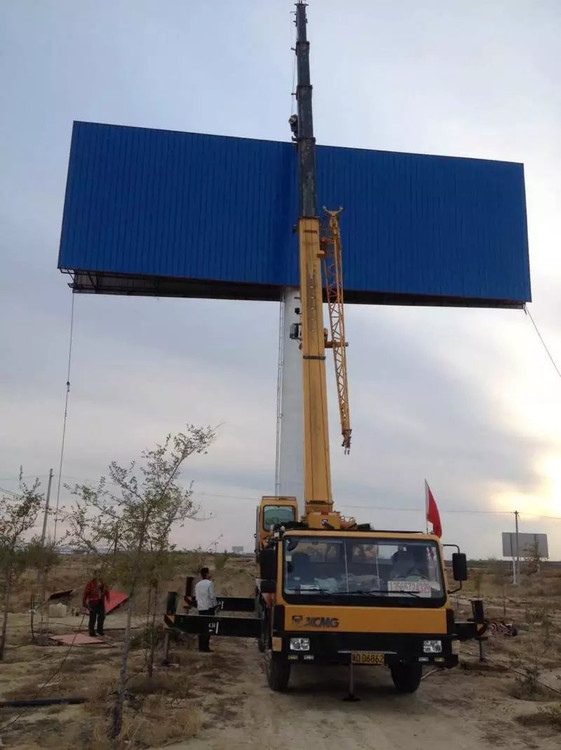

组装完成的牌面整体吊装至立柱顶部对接，锁紧连接板。牌面底沿最终标高 12m，顶部与塔顶齐平于 18m。整塔用钢约 10 吨，其中立柱 5.36 吨、双面牌面桁架及附件约 4.64 吨——牌面整体吊重不到 5 吨，一台 25 吨级汽车吊在 12–16m 工作半径内即可完成，不需要双机抬吊。吊装全程拉设缆风绳控制摆动。

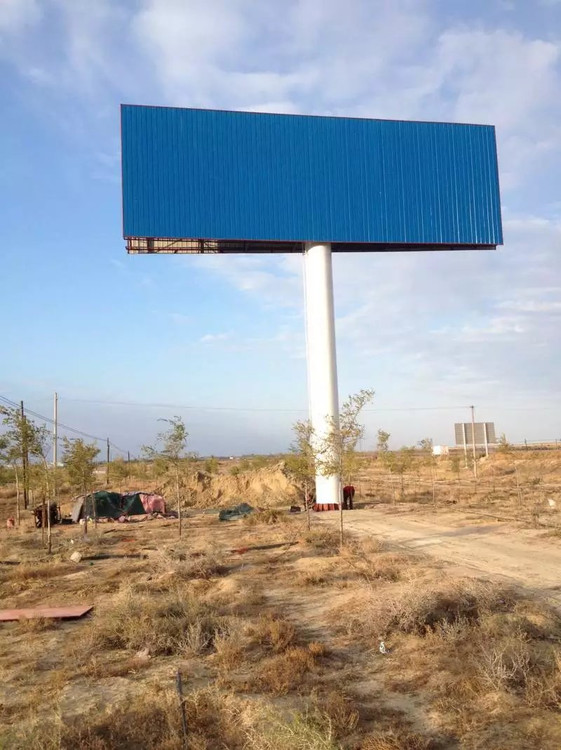

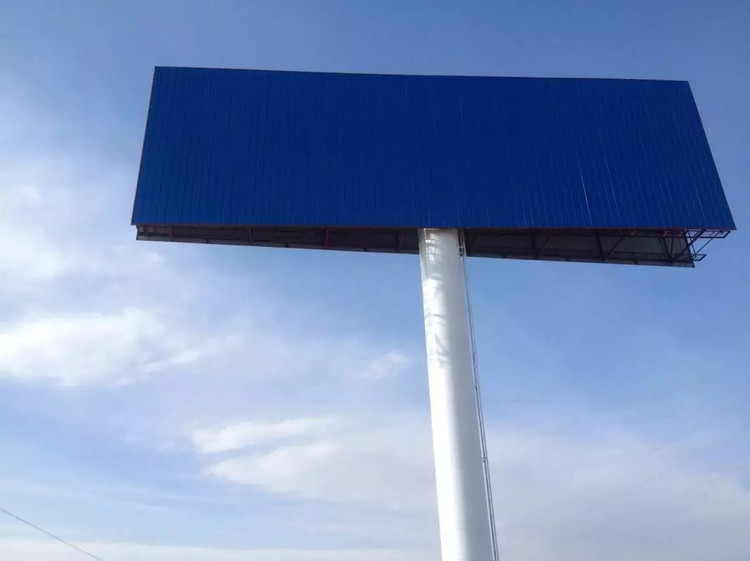

5. 面板安装与收尾

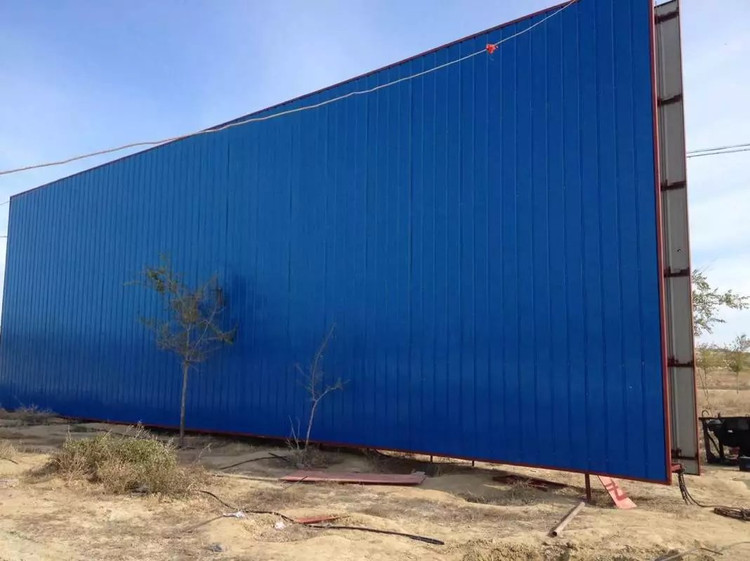

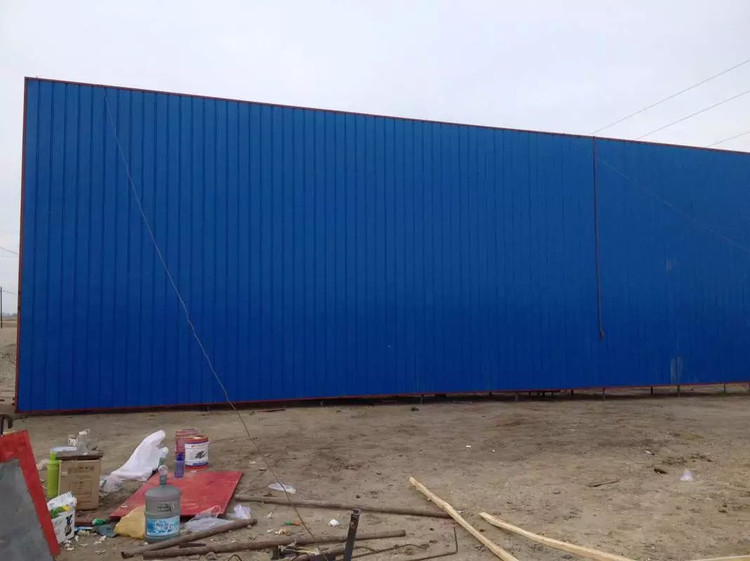

彩钢面板按序铺设、自攻钉固定，收边包角安装后整体检查补漆。
