陇南成县三面广告塔检修保养记录

2018 年 1 月，甘肃陇南成县的三面广告塔做了一次整体检修保养。这几座塔都在县城周边的空地上，塔身是红色钢管立柱，柱顶是三片板面围成的三角牌体，牌面做的是社会主义核心价值观公益宣传——「富强民主文明和谐 / 自由平等公正法治 / 爱国敬业诚信友善」十二个词分三行排开，红底白字，从县城各个方向的路口都能看到。

户外广告塔的保养，主要看三处：柱脚、桁架、板面。柱脚是整座塔的受力点，地脚螺栓常年受风载反复推拉，最容易松；桁架是撑住板面的骨架，焊缝和螺栓连接处会积灰积水；板面则是迎风面，压条松了、板缝开了，风一灌进去就会撕裂。

这次检修从柱脚开始。各座塔的柱脚都是圆形法兰盘，盘面立一圈加劲板，地脚螺栓穿过去用双螺母锁紧。工人逐个检查螺栓有没有松动、垫片有没有锈穿，松的复紧、锈的换掉，法兰盘表面除锈以后重新刷了两道防锈漆——照片里柱脚那一圈红漆就是新刷的，颜色比柱身亮。

柱脚处理完，人顺着柱身的竖梯爬到牌体内部。三面塔的内部是一个三角筒，三片板背靠背围起来，中间留出一条钢格栅走道，走道沿三个角布置桁架。工人在走道上逐根检查横撑、斜撑和节点板，敲掉锈皮、补焊脱开的焊缝，再把走道格栅和栏杆重新固定一遍。

三面塔的结构比两面塔多一片板，三个方向的力要在一个点上平衡，所以三角筒的三个角必须同时受力，任何一个角的桁架松了，整个牌体都会偏。这次检修把三个角的节点全部过了一遍，这也是三面塔保养最花时间的地方。

塔体外侧补漆是在最后做的。工人站在牌体內部，从板缝和检修口把手伸出去，处理板面边缘的锈点，再顺着压条补漆。各塔漆色统一，补完以后站在地上看不出补过的痕迹。

这组照片拍于 2018 年 1 月，素材按 1 号、2 号、3 号三个塔位分开记录，外景、牌面、柱脚法兰、塔内桁架和检修作业都在里面。广告塔不是装上就不管的东西，尤其在西北这种风大、温差大的地方，每年入冬前做一次这样的检查，能省掉后面很多麻烦。

项目概况

项目地点：甘肃省陇南市成县
广告塔类型：三面广告塔（三角牌体，红色钢架；素材按 1/2/3 号三处塔位记录）
画面内容：社会主义核心价值观公益宣传
服务范围：柱脚法兰除锈补漆、地脚螺栓复紧、桁架与走道检查加固
检修时间：2018 年 1 月

现场照片（9 张）

成县一号三面广告塔外景，红色钢架与三角牌体

一号塔。一根红色钢管柱立起来，柱顶三片板围成三角，牌体下方能看到往中间收的桁架。塔立在县城边的空地上，背后是低矮的民房和冬天地里的枯草，天色是阴的。

成县二号三面广告塔外景，蓝天下的三角牌体

二号塔。塔立在一处院墙外的空地上，背后是几栋楼房，柱脚周围是碎石和枯草。从这个角度看，牌体的三角轮廓最清楚：侧面是两块板成夹角，正面是一块完整的板面。柱身刷的红色防锈漆已经有些发暗，这次检修重新补过。

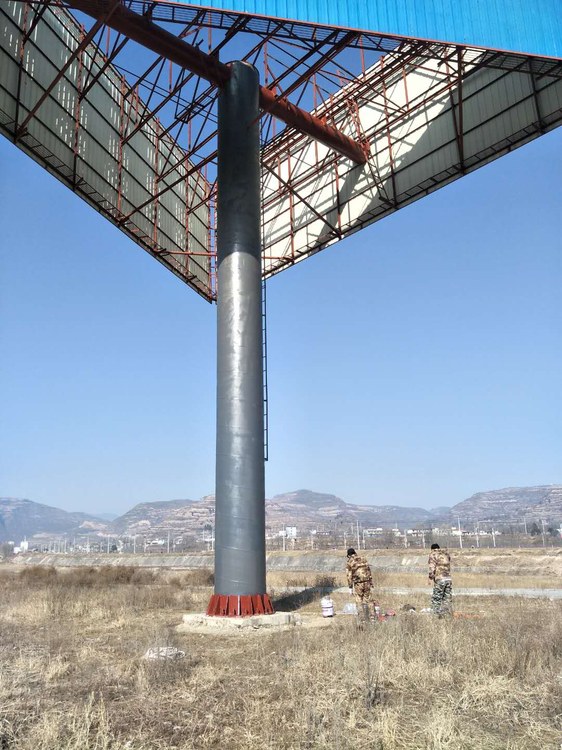

成县三号三面广告塔外景，立柱与牌体

三号塔。塔位在一片开阔地上，远处是连绵的山，柱脚处新刷的红漆和柱身的旧漆对比很明显，那是这次检修留下的痕迹。

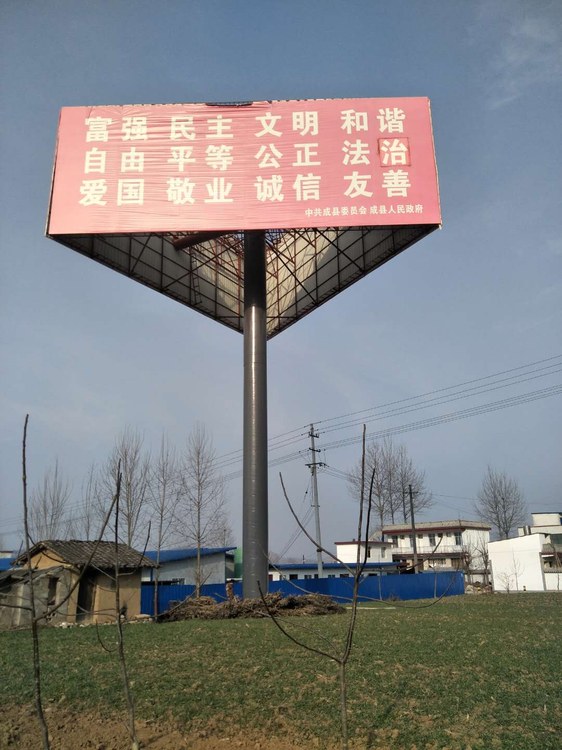

三面广告塔牌面：社会主义核心价值观公益广告

牌面。三行十二个词：富强民主文明和谐、自由平等公正法治、爱国敬业诚信友善，红底白字，字是喷绘直接做在板上的。这类公益画面在县城、乡镇的路口很常见，一般一年换一次，换画面的时候要整幅重新绷。

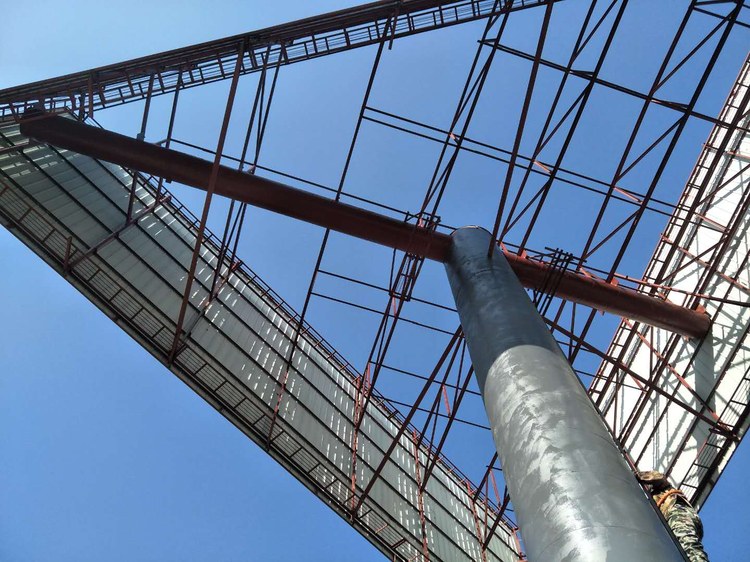

仰视三面广告塔牌体，三片板围成三角形底面

从塔底下往上仰。三片板围成一个三角筒，底面露出一圈桁架，中间是柱身穿过来的位置。三面塔和两面塔最大的区别就在这儿：两面塔的底面是一条线，三面塔的底面是一个三角形。

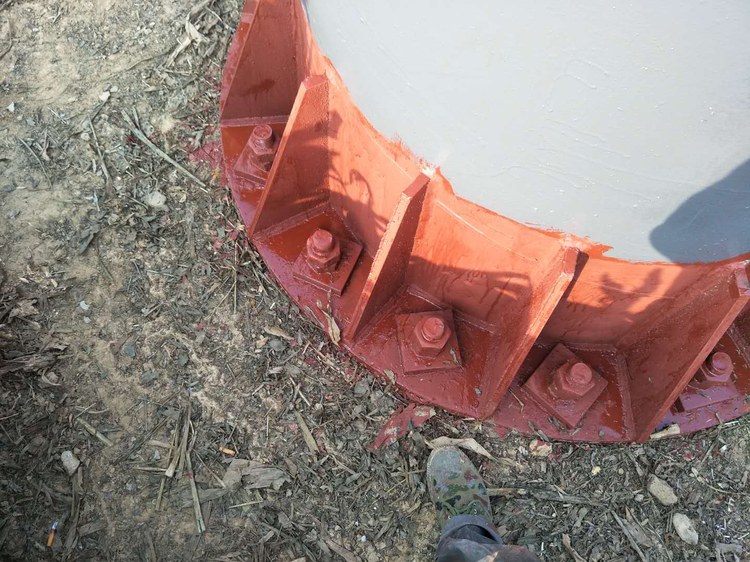

广告塔柱脚圆形法兰盘与加劲板，除锈后重新刷漆

柱脚。圆形法兰盘坐在混凝土基础上，盘面立了一圈加劲板，红漆是这次新刷的，边角处还能看到除锈留下的磨痕。加劲板一片都不能少，它把柱身的弯矩传到整个法兰盘上。

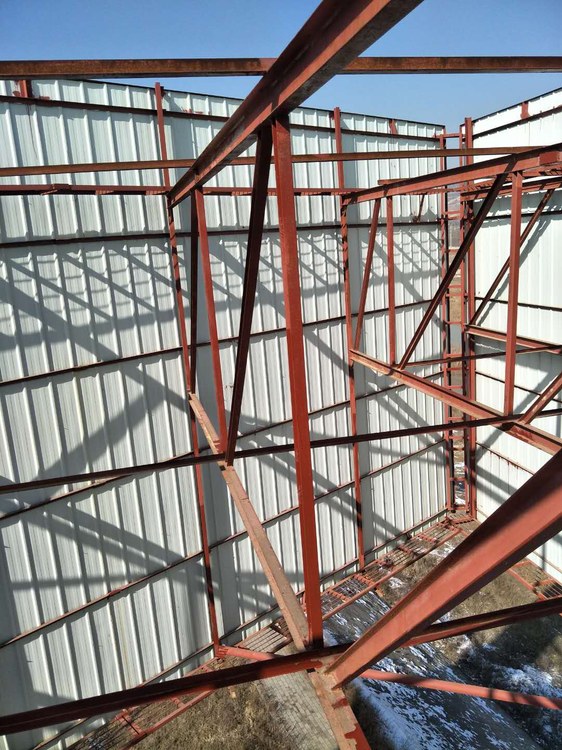

三面广告塔内部红色桁架与节点

塔内桁架。红色角钢和钢管在板背一侧撑成网格，节点处用节点板加螺栓连接，阳光从板缝里透进来，能看到桁架的投影。这次逐根检查了横撑和斜撑，松动的螺栓全部复紧。

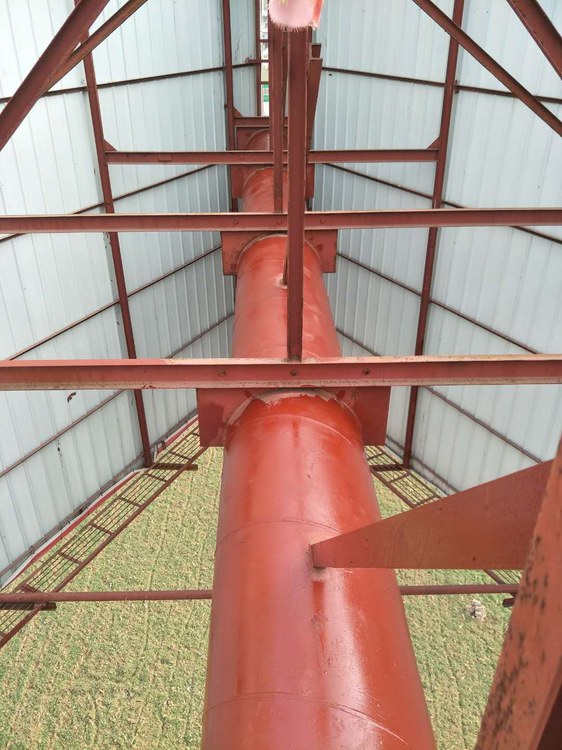

三面广告塔柱顶与内部检修走道

柱顶。红色立柱从走道中间穿上来，柱顶的法兰和托座把三片板的骨架连在一起。走道是钢格栅的，沿着三角筒的内壁绕一圈，检修的时候人站在上面，三个角都够得着。

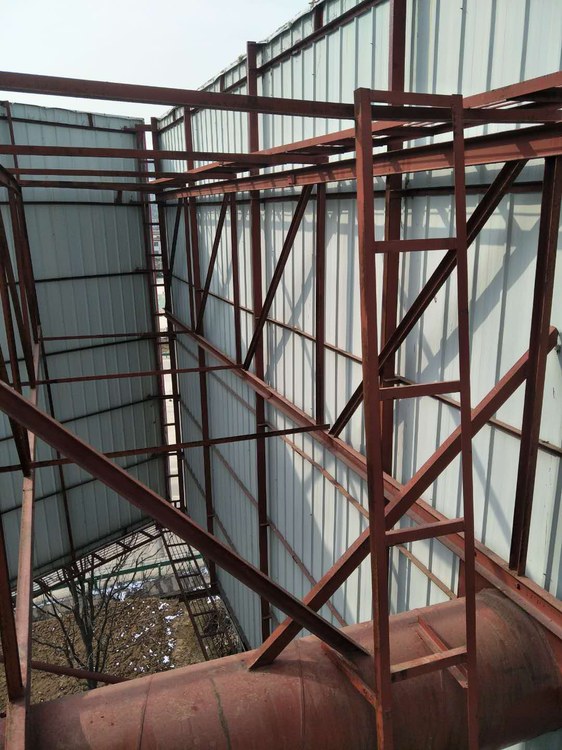

三面广告塔内部钢架与板面背楞

板面背楞。白色板背后面是一排竖向的背楞，背楞再连到横向桁架上，整个牌体的刚度就靠这一层一层的骨架撑起来。照片里能看出板背有一层薄霜，那是 1 月早上的温度。
