连云港连云区三面广告塔案例：三角形板面与圆管立柱安装记录

这座塔立在江苏连云港连云区的一条路侧，白色圆管立柱直上，柱顶三片蓝色板面绕着立柱立成三角形，一片朝一个方向，三个方向的来车都能看到同一座塔。路侧和路口这类点位之所以愿意多花一片板、一套骨架和一组灯，换来的是一整面额外的展示位——双面塔只有两个朝向，剩下的那个方向就白白过去了。

结构上是一根钢管柱驮三组板面：柱顶按三个方向分叉做托座，三组骨架各自往外挑，板面上沿各装一排投光灯。真正费工的是柱脚和吊装——圆管柱底部要焊加劲板，法兰盘上的螺栓孔得跟预埋件一颗一颗对上；牌体在地面按三面组拼成型后整体起吊，落位时三个面分别朝哪个方向，都得在空中就调好，落到柱顶再想转就难了。

项目概况

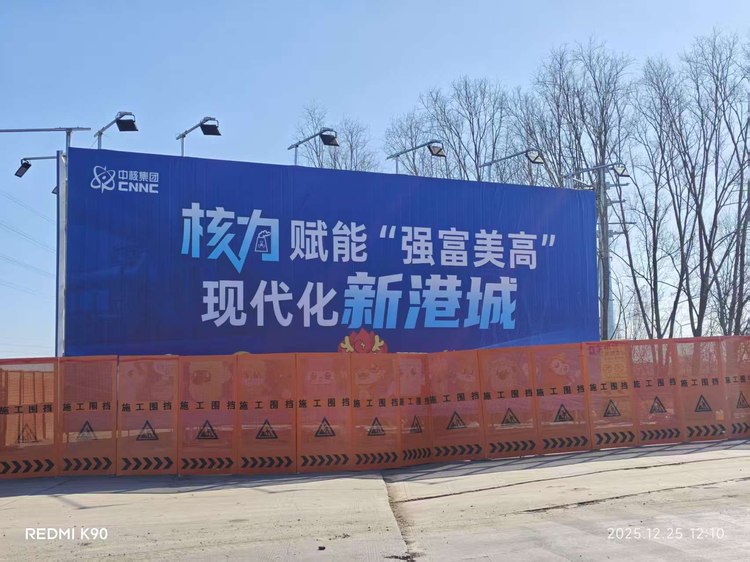

连云港连云区三面广告塔完工板面，蓝底画面与上沿一排投光灯

其中一片完工的板面：整幅蓝底画面，上沿一排投光灯挑出来，下沿是一条平直的封边。三片板面各自单独上稿，画面内容可以完全不同，互不影响。

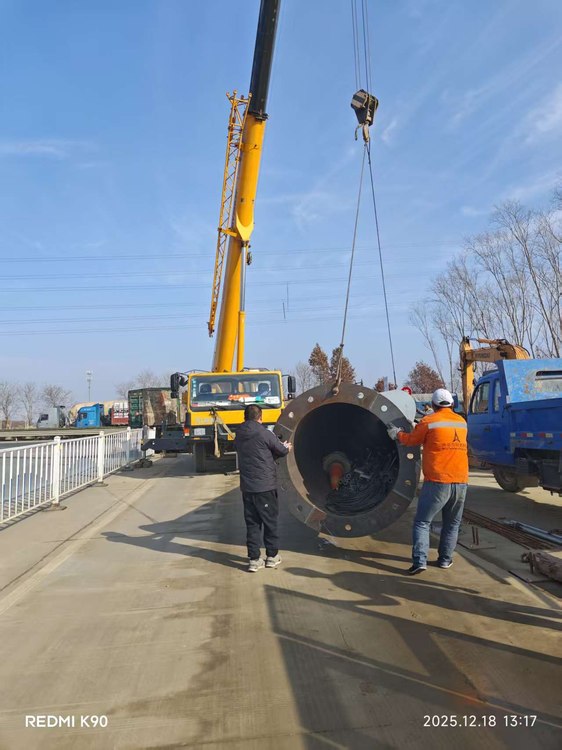

三面广告塔圆管立柱吊装，柱底法兰盘与一圈螺栓孔

立柱吊装：吊车把圆管柱从地面吊起，柱底的法兰盘、一圈螺栓孔看得清楚，管内还能看到一段内衬加强管。这一步的关键是法兰盘和预埋螺栓对位——偏一点，上面整片牌体都是歪的。

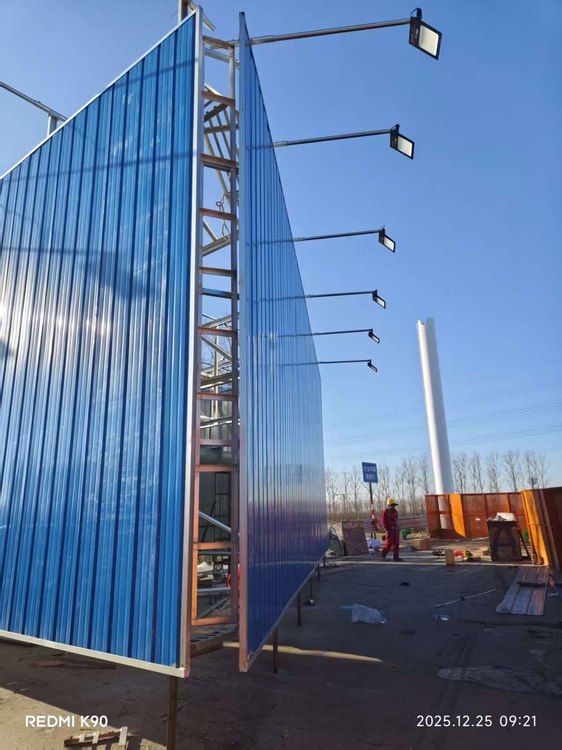

三面广告塔牌体地面组拼，相邻两片蓝色板面立成交角

牌体在地面组拼：相邻两片板面先立成交角，中间的骨架留出立柱的落位空间，板面上沿的灯臂已经装好。板面是蓝色的压型板，拼缝一道一道，横向的加强筋从内侧顶住。三面在地面拼好再整体起吊，比在空中逐片装快得多，也少了几次高处对孔。

三面广告塔牌体整体吊装，底面骨架收成三角形

牌体整体吊装：三片板面已经围合成型，吊索分几路挂到骨架的吊点上，吊臂从左侧探过来。从下往上看，牌体底面收成一个三角形，三个面各自带着一排灯——这是三面塔在吊装阶段最直观的样子。地面上三个人盯着落位，方向对不对，全靠这一刻喊准。

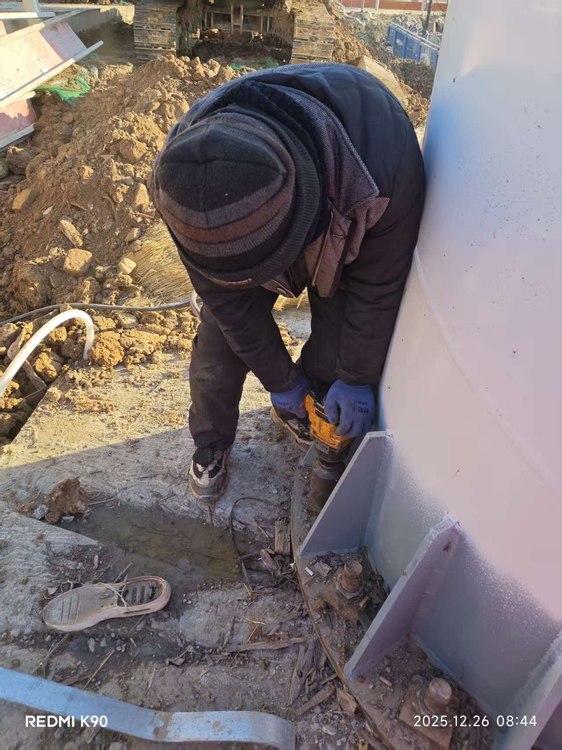

广告塔柱脚加劲板与地脚螺栓紧固

柱脚：几块加劲板焊在圆管柱和底板之间，把柱身的力分散到底板上，工人正用电动扳手紧固地脚螺栓。三面塔的受荷方向比双面多一个，这一圈螺栓的紧固顺序和力矩更得按规矩来。冬天在露天做这道工序，手一停就僵。

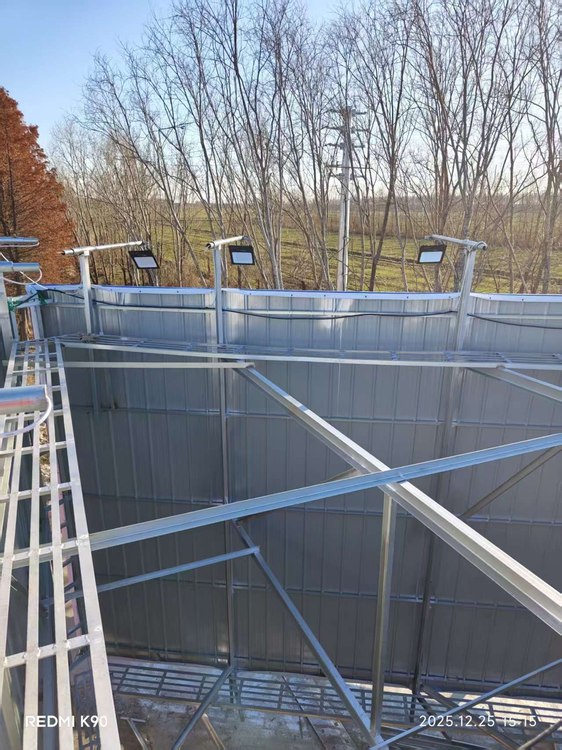

三面广告塔牌体内部骨架与板顶灯架

站在板面上往下拍的内部骨架：镀锌方管斜撑从板面两端往柱心收，几组骨架最后都归到立柱的同一个位置上，板顶的灯架和走线也已经就位。三组骨架共用一个柱心、受力都落在同一根柱子上，这是三面塔和双面塔在内部结构上最不一样的地方，也是它用钢量更大的原因。
