安徽滁州两面高炮广告牌
滁州这两张,一张是从塔下两片板之间仰拍的骨架:白色方管框一层层往上,两侧各有一部检修爬梯,中间的斜撑打成大 X,圆柱立柱从正中间穿上来,柱顶有一块方形端板。另一张是红色吊车把刷好绿漆的立柱竖起来,柱身细长,吊臂是红色的桁架臂,背景是蓝天和一堆土。
项目概况
- 项目地点:安徽滁州
- 广告塔类型:双面单立柱广告塔
- 结构形式:钢管立柱 + 桁架横担 + 牌面骨架
- 牌面形式:双面,板背骨架外露
- 骨架材料:白色方管,X 形交叉斜撑
- 检修设施:板面两侧设钢爬梯
- 施工机械:红色桁架臂汽车吊
- 服务范围:塔体制作、运输、现场安装

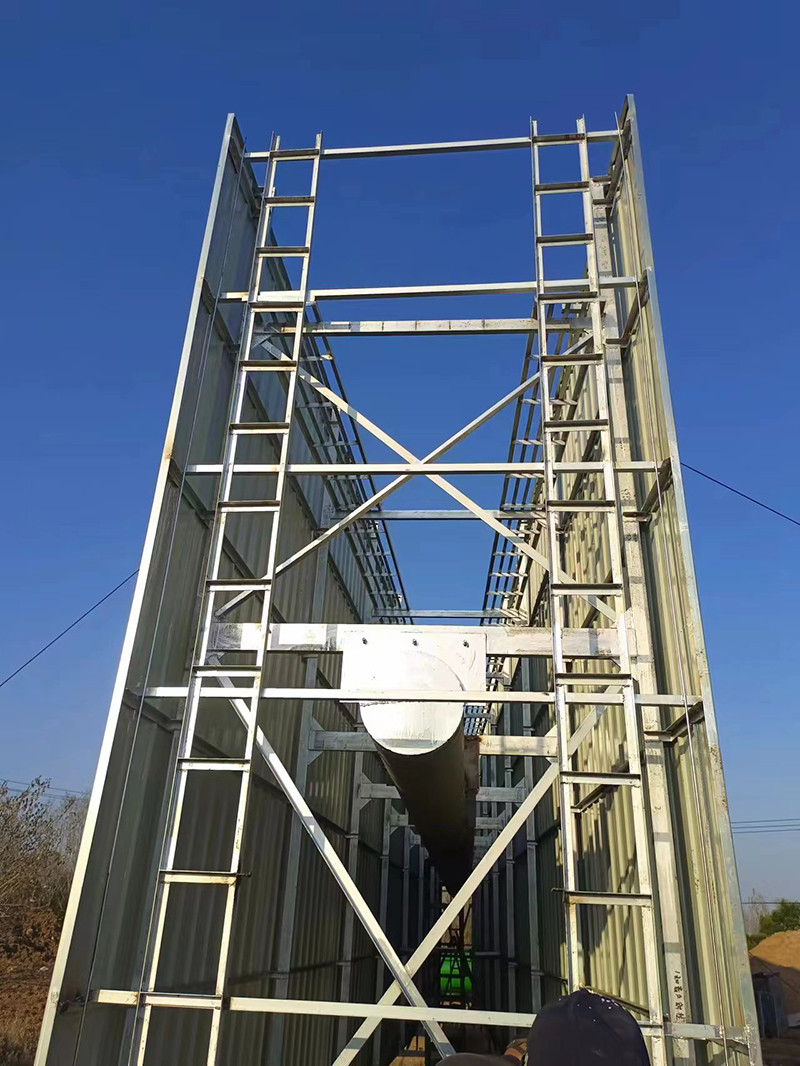

站在两片板之间往上看
这个机位不是"塔体内部",是站在正面板和背面板之间的夹角下,抬头往上拍。所以画面两边是两片板的背面,中间是立柱,中间那条缝里能看到蓝天。这个角度最适合看骨架的做法。白色方管横竖交错,形成一个个方格;方格之间打 X 形斜撑;两侧各有一部爬梯,踏步是角钢焊的,一路通到板顶。双面塔的骨架为什么是这个样子?因为板面是两片,中间夹着龙骨,两片板要各自把风压传到同一个骨架上。方格负责把力摊开,X 斜撑负责抗侧移和扭转,爬梯负责检修通道。三件事,一套骨架全办了。
X 形斜撑为什么不能省
方管组成的方格,在平面内是"不稳"的——四个角铰接的方框,一推就变成菱形。要让它不变形,靠的就是斜撑。斜撑把方格分成两个三角形,三角形是最稳的形状。一拉一压,成对布置,形成 X,这样不管风从哪个方向来,总有一根斜撑受拉、一根受压,骨架不会歪。照片里的 X 撑用的是细一点的圆钢或者小方管,看着不起眼,但它决定了整片板面在大风里会不会"晃"。省了它,板面在风里会抖,时间长了,焊缝就开裂。
爬梯装在两片板的边上
两侧各有一部爬梯,位置在板面的边缘,从下一直通到板顶。这是给检修准备的:换灯、补漆、检查焊缝,人都得上去。爬梯装在两片板之间而不是外面,是因为外面是画面,装在外面会挡画。装在夹缝里,从路面看就看不到。规范上,爬梯超过一定高度就要做护笼或者防坠措施。照片里这部爬梯看不太出有没有护笼,如果塔高超过规范限值,护笼是必须的——人爬到一半手一滑,有没有护笼是生与死的区别。

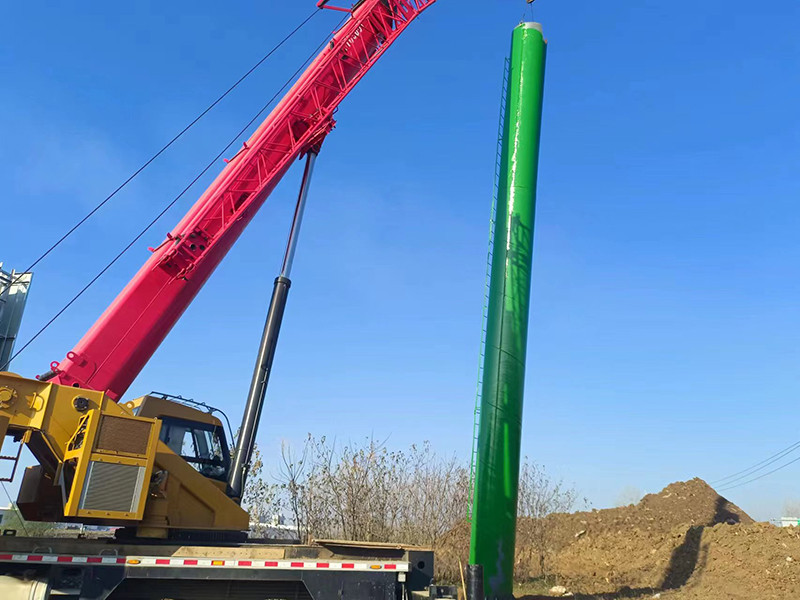

第二张:吊绿色立柱
第二张是立柱吊装。吊车是红色的桁架臂,底座是黄色的,吊钩挂在柱顶上方,柱子已经竖起来了,柱身是绿色的。柱身细长,能看出是变径的——上段比下段粗一点。这个比例放在相机里显瘦,实际看是一根很长很粗的管子。吊立柱最怕的是"折"。钢管是空心的,长细比大,吊点位置如果不对,柱子会在空中弯成弓形,弯过头就永久变形,这根柱子就废了。所以吊点一般设在重心附近偏上,用两点起吊或者加横吊梁。照片里吊钩在柱顶上方,吊索从柱顶下来,是"吊上端"的方式,柱子靠自重自然垂直,落位后扶正就行。这种方式简单,但要求柱顶有牢固的吊点。
现场照片(2 张)


这两张的关系
一张看骨架,一张看吊装。骨架是"看不见的部分",吊装是"最危险的环节",这两个恰好是案例照片里最少见的。
想做一座一样的?
这条案例在安徽滁州。把您的点位、尺寸和工期说一下,我们按同样的做法报一版。
