北京标准单立柱广告塔制作完成（两面）

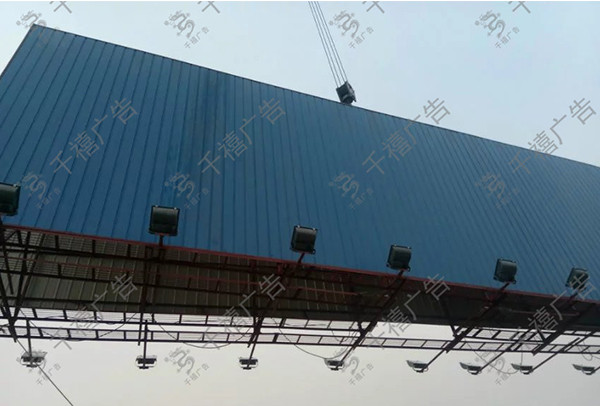

这张是站在塔下往上拍的板底：蓝色瓦楞板的竖向纹路一路排过去，板下是刷了红色防锈漆的钢桁架，桁架外沿挂着一排方形射灯，灯口全部朝上，正对板面。画面上方还能看到两根吊装钢丝绳，说明板面刚就位不久。

项目概况

项目地点：北京
广告塔类型：双面单立柱广告塔
结构形式：钢管立柱 + 桁架横担 + 牌面骨架
牌面形式：双面，板底外露桁架
板面材料：蓝色彩钢瓦楞板
照明：下打灯，方形射灯灯口朝上
钢构防腐：红色防锈底漆
服务范围：塔体制作、运输、现场安装

仰拍板底能看清什么

板底是整座塔最"诚实"的一面：没有画面遮挡，板怎么固定在骨架上、骨架怎么连到横担上、灯怎么装、线怎么走，全在明处。照片里三样东西最清楚。一是瓦楞板的波峰波谷——竖纹一路排下去，间距均匀，说明板是整张压型板，不是拼的。二是桁架的颜色——红色，那是防锈底漆。三是射灯——方形的灯体，沿桁架外沿排开，灯口朝上。从下往上看，板面与桁架之间还有一段空隙，那是檩条的高度。板不是直接贴在桁架弦杆上的，中间隔着檩条，檩条再把力传给桁架。

下打灯的间距怎么定

灯口朝上、装在板下、往板面上打——这就是"下打灯"。它的原理是借板面当反光面，一盏灯能照亮一大片，比在板面上装灯省事，也不破坏画面。关键是间距。间距太大，板面上会出现一段亮一段暗的"斑马纹"；间距太小，灯多了费电、发热、故障点也多。经验值跟板面高度、灯的功率、安装角度都有关，一般按灯到板面的距离和灯的投射角来算。照片里这排灯的间距是等距的，从这头排到那头，看着很规整。这种规整不只是好看——间距一致，光斑才能叠匀；中间有一盏偏了，晚上就会看出来一块暗区。

骨架为什么是红的

桁架刷的是红色，这不是最终颜色，是防锈底漆。钢结构出厂前要先做除锈，再刷底漆，底漆的作用是隔绝水和空气，把锈挡在钢铁表面之外。红丹、铁红这类红色底漆在工程上用得很久，原因是它便宜、附着力好、刷上去之后有没有漏刷一眼就能看出来——红色显眼，漏一块就是个白点。底漆之上还要做面漆。有些工程图省事，底漆刷完就当成品，短期看不出问题，两三年后底漆老化，锈从底漆下面往上顶，一片一片鼓包。照片里这层红还比较新，应该是刚做完不久。

上面那两根钢丝绳

画面上方斜着两根钢丝绳，是吊装用的。这说明板面是整体吊装就位的——在地面把板面、桁架、檩条组装成一整片，用吊车吊起来，落到柱顶的法兰上，再拧螺栓。整体吊装的好处是高空作业少、质量好控。地面拼装可以慢慢对缝、慢慢拧螺丝，人站着干活比吊在几十米高空干活靠谱得多。难处在于吊点。板面又大又薄，吊点位置不对就会变形，所以要算重心、要用横吊梁、要用宽吊带，不能用钢丝绳直接兜板边。照片里钢丝绳末端还能看到吊具，是专用的。
