吉林通化集安白马广告两面单立柱广告塔安装

2020 年 7 月,吉林通化集安的这座白马广告两面单立柱广告塔安装完成,现场 5 张照片。照片把基础、立管、刷漆、吊装一路拍了下来。

项目概况

  • 项目地点:吉林省通化市集安市
  • 广告塔类型:两面单立柱广告塔
  • 结构形式:钢管立柱 + 桁架横担 + 牌面骨架
  • 服务范围:塔体制作、运输、现场安装
  • 交付时间:2020 年 7 月

点位与山区

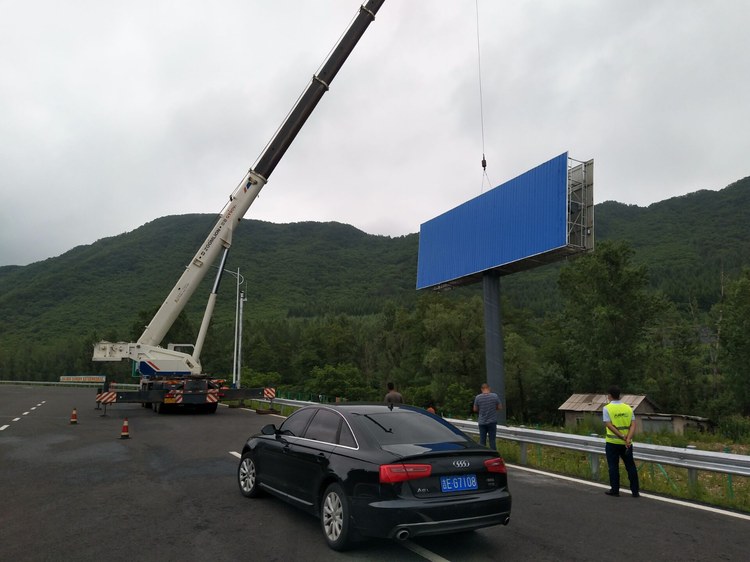

照片 04 是吊装现场:白色的吊车把蓝色牌体吊在半空,大臂伸得很高;公路从画面下方斜穿过去,一辆黑色轿车停在路边,一个穿黄背心的工人站在车旁;路的两侧是长满绿树的山,天是阴的,山头上压着一层云。集安在吉林东南、鸭绿江边,长白山脉的余脉,城里城外都是山,平地金贵。这一带的公路多是沿着河谷修的,路窄、弯多,塔位只能选在路基外侧稍微宽一点的地方。山区的另一个特点是土层薄,往下挖不多深就是砂砾或者风化岩,基础的做法要跟着地质变。

基础与螺栓环

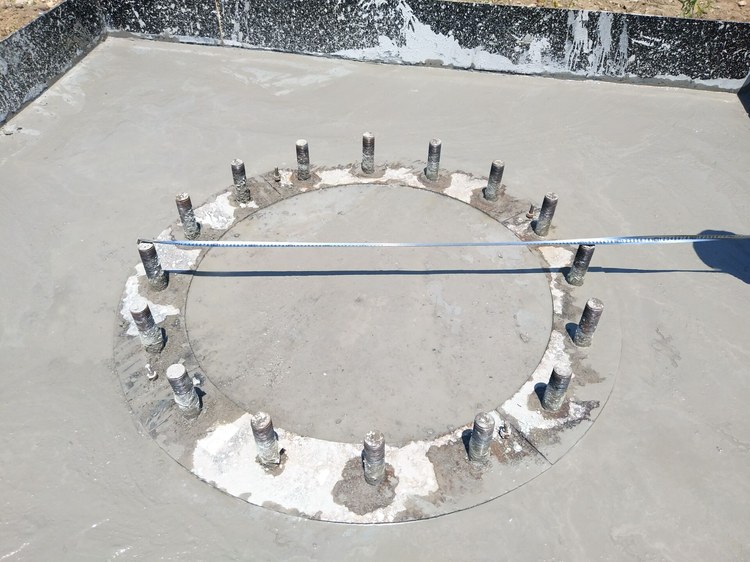

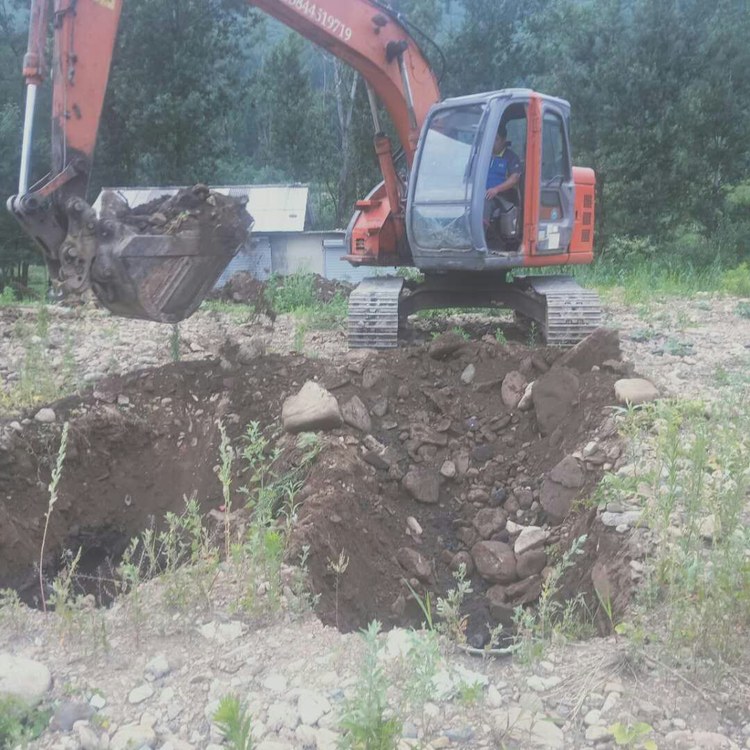

照片 01 是基础:一个圆形的混凝土面,抹得很光,一圈地脚螺栓从面上竖起来,螺栓的根部裹着一圈水泥浆;一根卷尺从螺栓环的这一头拉到那一头,正在量直径。照片 02 是开挖:一台橙色挖掘机停在坑边,坑里的土是黑褐色的,掺着草根和石块,坑壁不平整。东北的黑土有机质多、遇水易软化,挖到设计标高后不能久放,尽量当天就铺垫层、绑钢筋、浇混凝土,隔夜一场雨,坑底就泡软了。照片 02 的坑挖得不算规整,但坑底干燥,说明选在了连续晴天施工。照片 01 里量直径这一步值得单说:螺栓环的直径直接决定柱子能不能装上去,图纸上是几毫米的公差,现场浇混凝土时振捣棒一震、泵管一冲就跑位。所以浇之前一定要实测、浇之后要复测,两次都对得上才算过关。

立管与刷漆

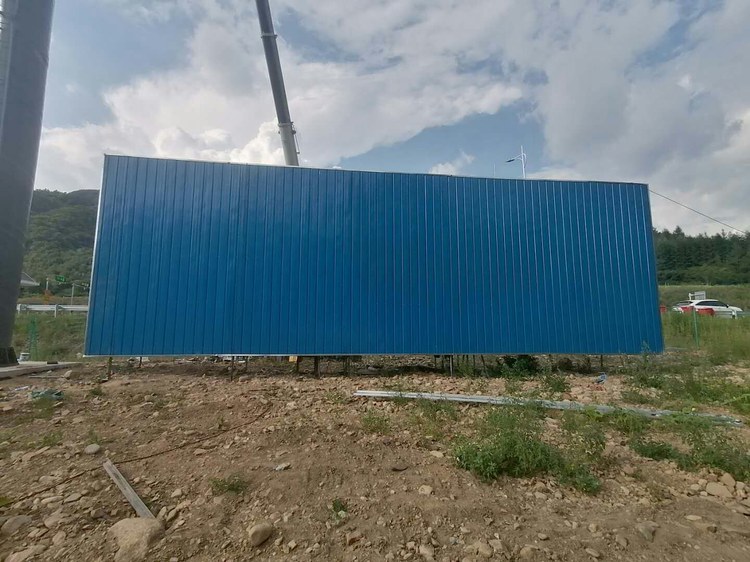

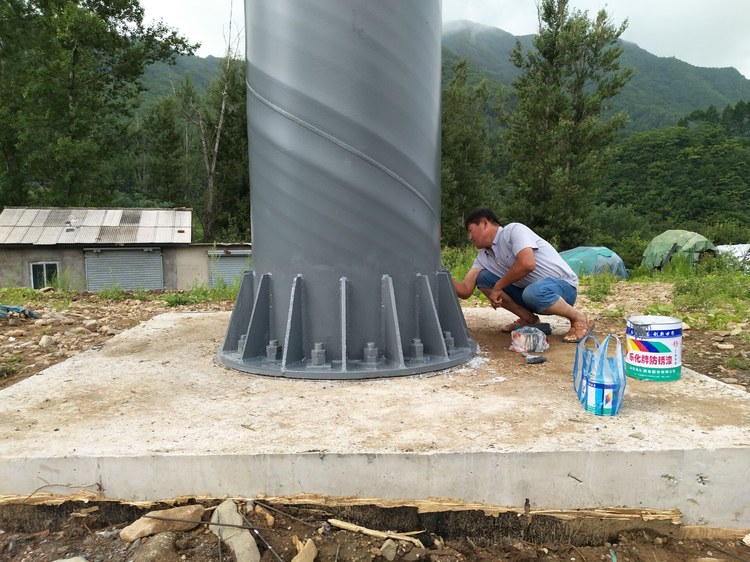

照片 03 是立管之后:深灰色的圆管立在基础上,管壁与法兰之间焊了一圈加劲肋,肋板沿圆周排开;一个工人蹲在柱脚旁,手里拿着刷子,旁边放着两个蓝色的涂料桶,正在给柱脚刷漆。柱脚刷漆这一步,很多工地是在吊装全部完成之后统一做,其实应该在柱脚焊完、验收合格就做——焊缝周边的焊渣清掉、露出金属光泽,立刻刷底漆,中间隔一夜就起一层浮锈,漆就挂不牢了。照片里这个工人在柱脚单独处理,是明白人的做法。照片 05 是牌体吊装:蓝色的压型板从下往上拍,板面占满了画面,吊钩在正上方,背景是灰白的天空和黄土场地。

现场照片(5 张)

基础地脚螺栓圆盘就位,按塔柱法兰孔距预埋

基础回填夯实,塔位在国道旁坡地

塔柱法兰盘与基础螺栓对位紧固

吊车将蓝色牌体吊起,配合立柱就位

牌体在地面拼装完成,等待吊装

验收与山区维护

五张照片把开挖、基础、立管刷漆、吊装串起来了。验收重点:螺栓环直径与露出长度、柱脚加劲肋的焊缝与漆膜、立柱垂直度、牌面水平度与两面夹角。山区立塔,长期要看两件事:一是山坡的排水,雨水从山上下来会往塔位汇集,柱脚周围的土被冲走,塔就悬空了;二是冻融,集安冬天冷,土里的水反复冻胀,基础侧面会受一层一层的推力,回填土夯得实、基础周围的排水做得好,能减轻这一层影响。

同类项目可参考 三面广告塔、双面单立柱广告牌 的做法;需要按场地定尺寸报价,可联系我们。
