招远高速出口两面单立柱广告塔安装记录

这座塔立在山东烟台招远市文三线边上，龙青高速出口往西不远，正对着进出高速的车流。塔身是一根灰色圆管立柱，柱顶顶着一块蓝底的牌面，牌面上是「中轩机动车检测中心 / 年审保险违章 / 汽修、加油、加气 / 一站式服务」，底下留着地址和两部电话。牌面右下角是高速出口的位置，过路车从收费站下来第一眼就能看到。

这类塔看着简单，其实重量全压在一个点上：一根柱子、一块牌、一个基础。所以基础做得比塔体还讲究——基坑挖到持力层，底下先铺一层碎石垫层，再下钢筋笼。钢筋笼不是随便扎的方笼子，主筋外面套一圈一圈的圆箍，顶部焊一块圆形钢板当定位盘，一圈地脚螺栓从定位盘里穿出来、固定死，浇筑的时候螺栓不能歪、不能移，歪一点柱子就立不直。

预埋件定位好以后，混凝土罐车直接开到坑边浇筑。这个基础的混凝土是一次浇到位的，浇完工人在圆形法兰的位置反复抹面、找平，中间留出一个圆形的凹槽，槽里就是将来柱子坐进去的地方。抹面这步看着不起眼，实际决定了柱脚贴合得好不好——基础面不平，柱脚法兰坐上去就是一条缝，以后进水、锈蚀都从这里开始。

牌体是在地面组拼的。蓝色彩钢板一块一块扣到骨架上，骨架用脚手架垫起来，板面朝上平放，工人站在两边把板扣紧、把压条压实。组拼好的牌体用吊车整片吊到柱顶，落到托座上以后对孔、穿螺栓、紧固。吊装那几张照片里，牌体是横着吊上去的，吊点选在骨架的重心附近，起吊以后牌体基本平着走，不会甩。

这块牌是两面的。两块板面背靠背立在柱顶，中间留出一条钢格栅走道——以后换灯、检修，人从柱身爬到牌体底部，顺着这条走道走一趟，两面的灯都能换到。走道是热镀锌格栅，两边有栏杆，照片里能看到走道笔直穿过牌体内部，尽头是一道竖梯。判断一座塔是单面还是两面，看这条走道最准：有走道、两片板夹着它，就是两面。

柱脚是一整块圆形法兰盘，盘面立了一圈加劲板，地脚螺栓用双螺母锁紧，柱身和法兰刷的都是同一种灰漆。柱身上还贴着一条竖直的爬梯，检修的时候人从地面直接爬到柱顶，不用另搭架子。

这组照片拍于 2017 年 12 月，从挖基坑、下钢筋笼、浇筑基础，到牌体组拼、整片吊装、柱脚固定，全过程都在。塔装完以后牌面就上了画面，这块位置现在是招远高速出口最显眼的一块广告位。

项目概况

项目地点：山东省烟台市招远市（文三线，龙青高速出口西侧）
广告塔类型：单立柱两面广告塔（钢管柱 + 双面牌体）
基础形式：桩基础，圆形地脚螺栓定位盘预埋
板面形式：蓝底喷绘画面，两面各一幅
画面内容：当地机动车检测中心一站式服务广告
交付时间：2017 年 12 月

现场照片（8 张）

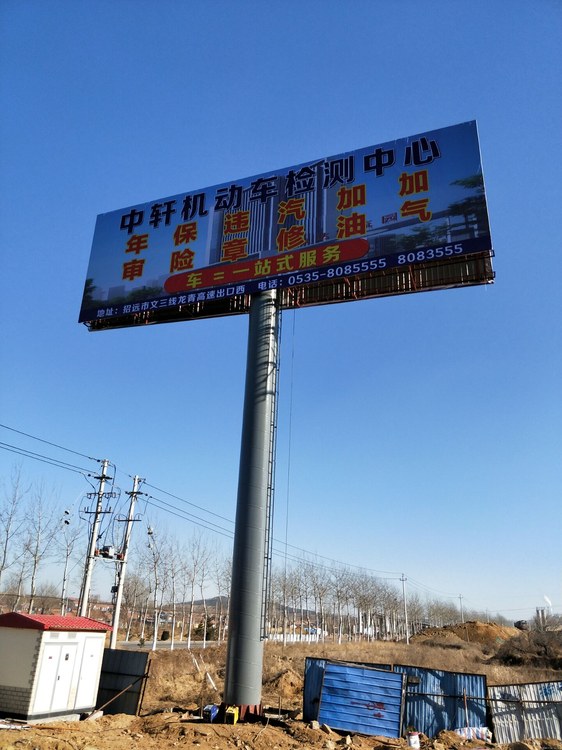

招远高速出口西侧的两面单立柱广告塔完工全景

完工的样子。一根灰色圆管柱子从地面立起来，柱顶一块蓝底牌面，牌面上是检测中心的广告：年审、保险、违章、汽修、加油、加气，一行大字「车＝一站式服务」，底下是地址和电话。塔立在高速出口西侧的空地上，左边是变电箱和电线杆，远处是刚栽下的行道树。

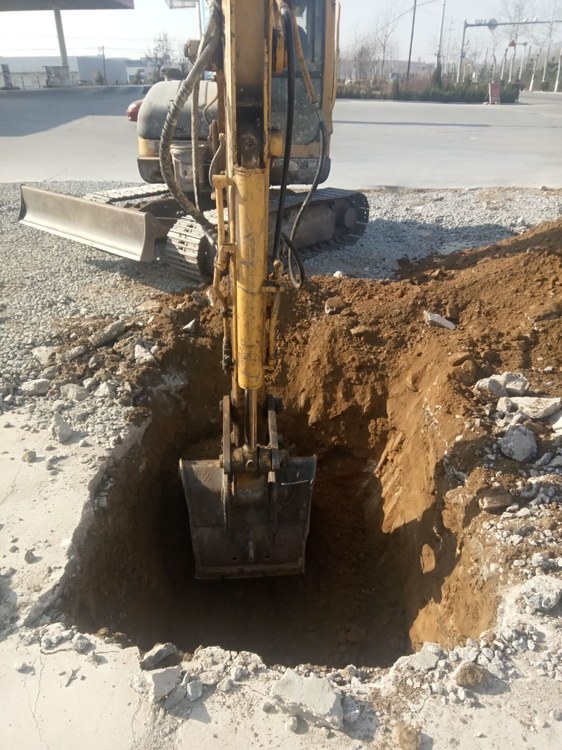

广告塔基础施工，挖掘机在开挖基坑

挖基坑。挖掘机在路边的空地上直接开挖，坑口大约一人多深，坑壁是黄土，挖出来的土堆在一边。基础的位置离路边很近，所以开挖的时候要控制好边坡，不能塌到路面上。

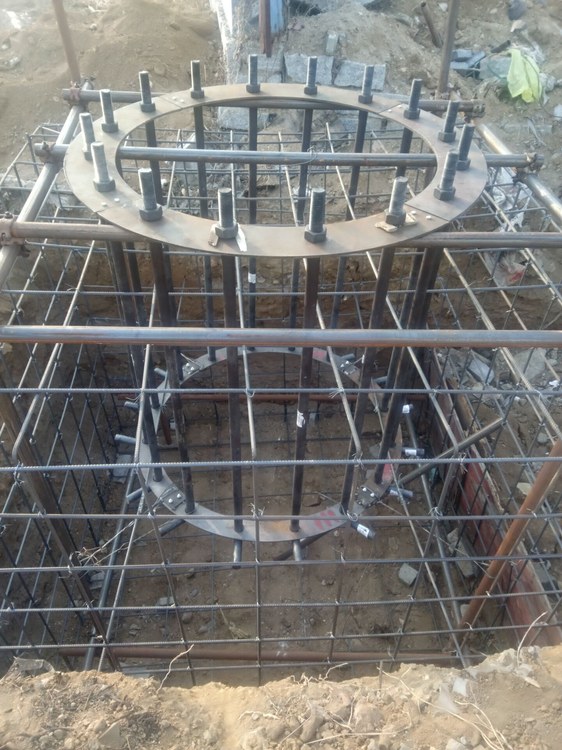

广告塔基础钢筋笼与圆形地脚螺栓定位盘

钢筋笼下坑前。主筋外面套着一圈一圈的圆箍，顶部那块圆形钢板上立着一圈地脚螺栓，螺栓的位置、间距都是按柱脚法兰的孔位定的。这块定位盘是整个基础里最不能出错的地方，螺栓歪一公分，柱子立起来就是斜的。

混凝土罐车向广告塔基础浇筑混凝土

浇筑。混凝土从罐车溜槽下到坑边，工人握着一根软管把料送进坑底，顺着钢筋笼四周均匀布料，边浇边振捣，把预埋件周围的气泡赶出来。

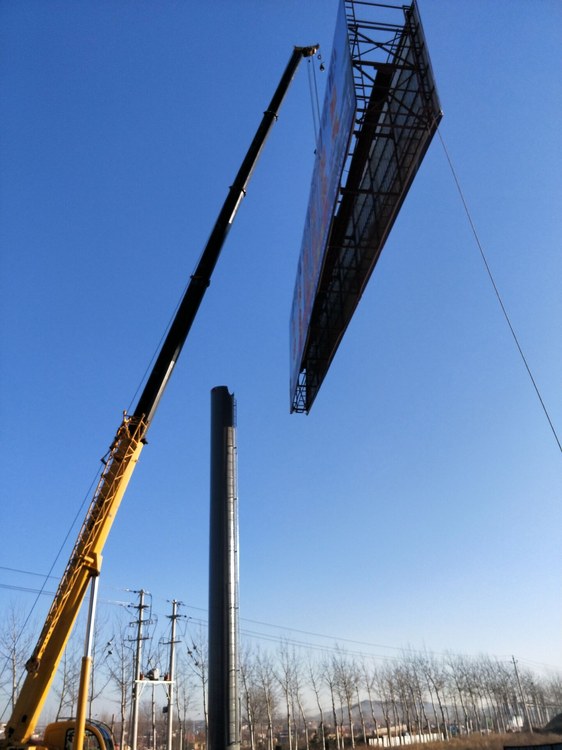

吊车将组拼好的广告塔牌体整体吊装到位

吊装。牌体在地面组拼、板面绷好以后，用吊车整片吊到柱顶。照片里牌体还带着地面的尘土，吊臂斜着伸出去，牌体底部已经对准柱顶的托座。

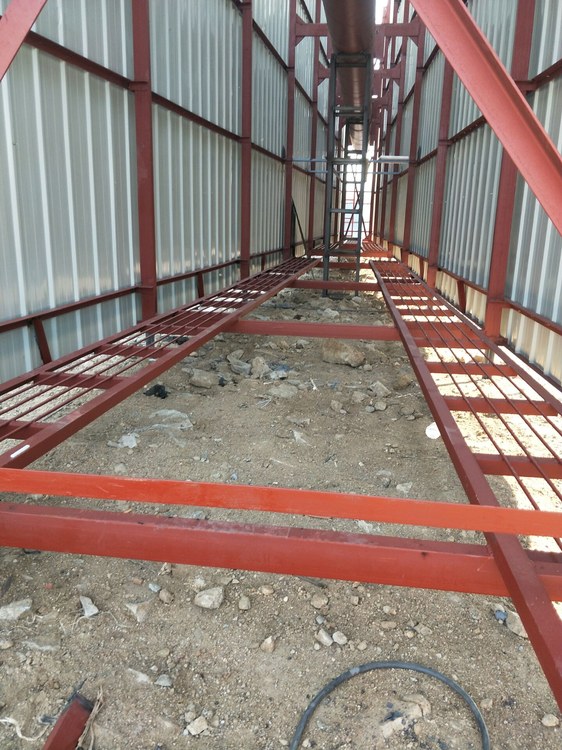

两面广告塔牌体内部的钢格栅检修走道

牌体内部的走道。两块板面背靠背立着，中间这条热镀锌格栅走道从这头通到那头，尽头是一道竖梯。两边是板面的钢架和压条，脚下是还没清理干净的碎石。这条走道就是双面塔最直接的特征。

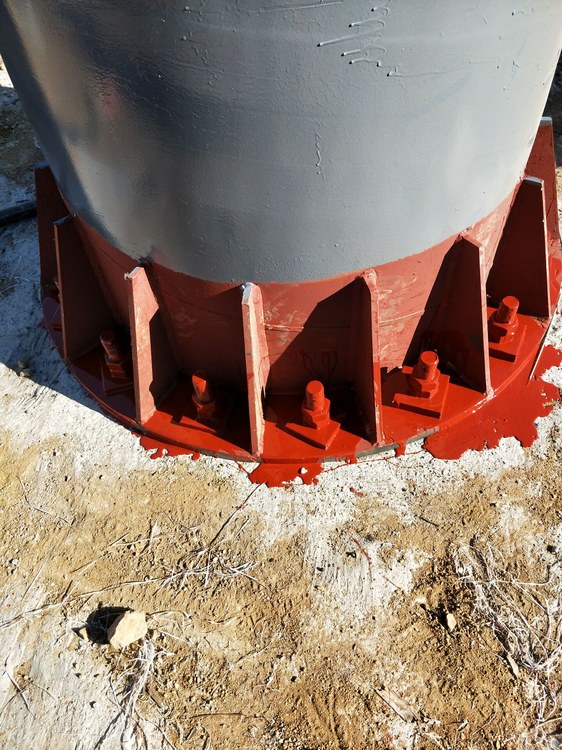

广告塔柱脚圆形法兰盘与地脚螺栓

柱脚。圆形法兰盘坐在基础顶面，盘面立了一圈加劲板，地脚螺栓穿过去用双螺母锁紧。柱脚是整座塔受力最集中的地方，加劲板、螺栓、焊缝一样都不能省。

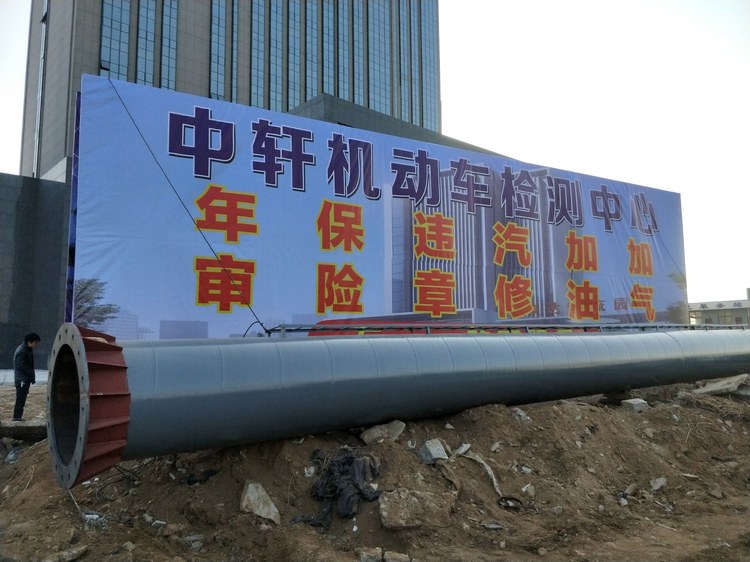

广告塔牌面下的施工场景与横幅

牌面下的施工现场。画面已经绷在牌体上，「中轩机动车检测中心」几个字和底下的地址、电话都齐了，柱体还横躺在地上等着吊装，柱脚那一端红色法兰露在外头。这块牌子立好以后，从高速出口下来的车一抬头就能看见。

同类项目可参考双面单立柱广告牌、三面广告塔的做法；需要按场地定方向、定高度和报价，可联系我们。电话：0311-85651263、15076313089。
