虞城县稍岗镇综合服务体医院单立柱广告塔安装记录

这座塔立在河南商丘虞城县稍岗镇的路边，一片刚平整出来的黄土场地里，背后是麦田和村庄，前面是一条通镇上的公路。塔是单立柱两面的形式：一根灰色圆管柱子从地面立起来，柱顶横着一块大牌面，牌面上是「虞城县稍岗镇综合服务体医院鸟瞰图」，画面是一组浅色墙面、蓝灰屋顶的院落，从空中俯拍的效果。这是镇上的综合服务体项目，把医院、商业街一片一起做，所以广告牌上直接用了效果图。

这块牌是同一个项目里的第一座，装完以后旁边又立了一座挂五金商业街的，两座塔一前一后守着进出镇子的路。

基础：一个圆墩锁住整座塔

单立柱塔的全部重量都落在一个柱脚上，所以基础做的是一个整体圆墩，不是几根独立的小桩。基坑开挖到持力层以后下钢筋笼，笼子顶部焊一块圆形定位盘，一圈地脚螺栓从定位盘里穿出来，按柱脚法兰的孔位固定死，然后再浇筑。浇筑的时候最怕螺栓移位——螺栓歪一公分，柱子立起来就是斜的，斜了以后整块牌面都跟着偏。

浇完的圆墩顶面能看得很清楚：一圈方形垫板压在混凝土上，每块垫板中间立一根螺栓，墩子正中间还留着一个圆孔，是走灯线用的。圆墩四周的土是回填的碎石和黄土，还没有来得及夯实做散水，这个阶段柱子已经坐上去了。

柱脚：红色法兰加一圈加劲板

柱脚是一整块圆形法兰盘，盘面立了一圈三角形的加劲板，把柱身的力分散到法兰边缘。地脚螺栓穿出法兰以后用双螺母锁紧，螺栓头上还留着安装时的红漆。柱身刷的是灰色防锈漆，法兰和加劲板刷的是红色，两种颜色分得很清楚，以后巡检的时候一眼就能看出柱脚有没有锈、螺母有没有松。

柱身上贴着一条竖直的爬梯，从地面一直通到柱顶。这种塔没有内部楼梯，换灯、检修全靠这条爬梯，人爬到柱顶再进牌体内部的走道。

牌体：地面组拼，整片吊装

牌体不是在高空拼的，是先在地面组拼好，再用吊车整片吊上去。组拼的时候骨架朝下、板面朝上平放在地上，蓝色彩钢板一块一块扣上去，压条一条条压实。照片里那块蓝色板面躺在地上，面积比一台小轿车大出十几倍，板面接缝是一道道竖着的压条，风大的时候就靠这些压条把板子咬住。

组拼好以后吊车进场。这台是徐工的黄色汽车吊，吊臂斜着伸到牌体上方，钢丝绳挂在骨架的四个吊点上，起吊以后牌体基本保持平着走，不甩、不磕。落到柱顶托座上以后对孔、穿螺栓、紧固，再把牌体底部的斜撑接上，整片牌面就算固定住了。

两面：一条走道穿过牌体

这座塔是两面的。判断依据是牌体内部那条钢格栅走道——两块板面背靠背立着，中间留出一条人能走的通道，走道两端各有一道钢梯通到牌体底部。以后换灯，人从柱身爬上来，踩着这条走道走一趟，正反两面的灯都能换到。

走道的格栅是热镀锌的，走道底下就是空的，直接能看到地面。从牌体上方往下拍的那张照片里，走道笔直穿过牌体，尽头是钢梯，两侧的板面内侧还露着银灰色的镀锌层。这种「两片板夹一条走道」的结构，是两面塔最直接的识别特征。

项目概况

项目地点：河南省商丘市虞城县稍岗镇
广告塔类型：单立柱两面广告塔（钢管柱 + 双面牌体）
基础形式：整体圆墩基础，圆形地脚螺栓定位盘预埋
柱脚形式：圆形法兰盘 + 一圈三角形加劲板，双螺母锁紧
板面形式：双面牌体，正面为综合服务体医院鸟瞰图
施工时间：2017 年 12 月

现场照片（8 张）

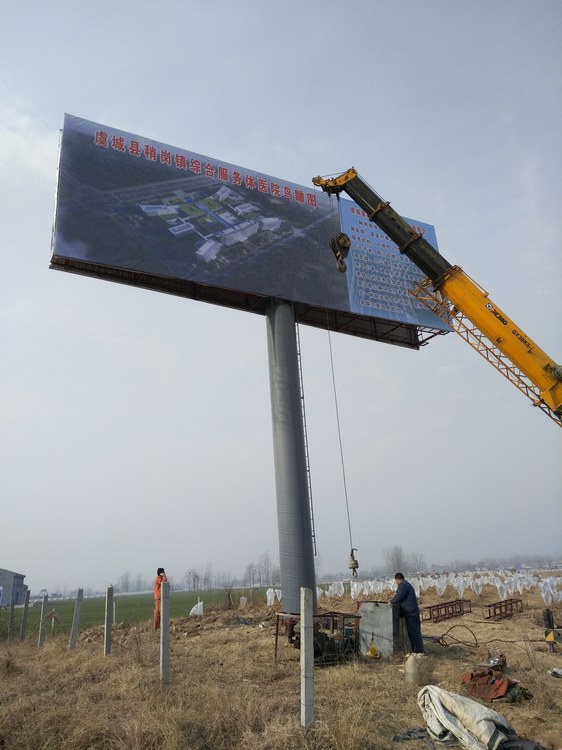

商丘虞城县稍岗镇单立柱广告塔吊装牌体

吊装。牌体已经吊到柱顶高度，黄色汽车吊的吊臂斜搭在上方，牌面朝上，能看清「虞城县稍岗镇综合服务体医院鸟瞰图」这一行红字。牌体右侧还挂着一块蓝底的小画面，是招商信息。地面上的工人站在坑边看位置，左前方是一排刚栽下的树苗。

广告塔蓝色牌体在地面平放组拼

组拼好的牌体。蓝色板面朝上平放在地上，整块板面从头到尾没有一道褶皱，竖向压条一条挨着一条。牌体底下垫着方木和钢管，旁边散着油漆桶、工具和料箱。这块牌面的面积，站到跟前才有个概念。

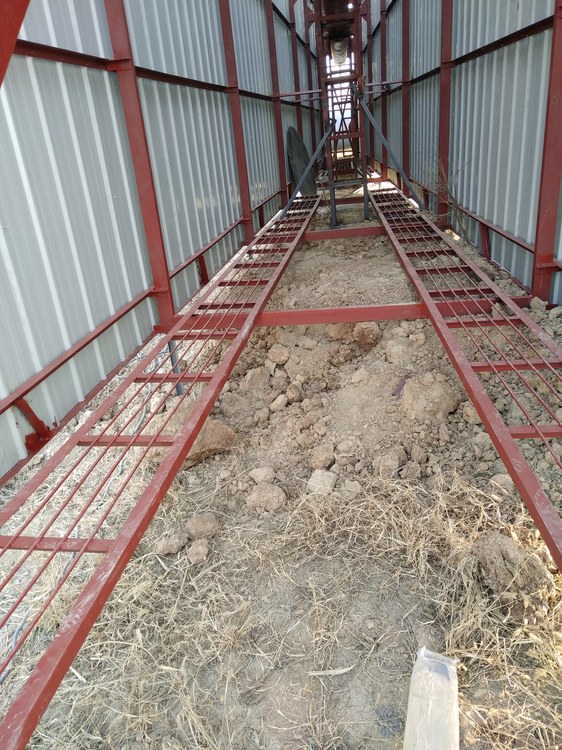

两面广告塔牌体内部的钢格栅走道

牌体内部的走道。牌体还平放在地上，两块板面夹着中间这条走道，走道两侧是红色钢架，脚下是黄土和碎草。这条走道从牌体这头通到那头，是两面塔最直接的特征。

广告塔基础的圆形混凝土墩与预埋地脚螺栓

基础顶面。圆形混凝土墩上立着一圈地脚螺栓，每根螺栓底下垫一块方形钢板，墩子正中间留着一个圆孔，是走灯线的。螺栓的位置是按柱脚法兰的孔位一个一个定出来的，误差控制在一两毫米里。

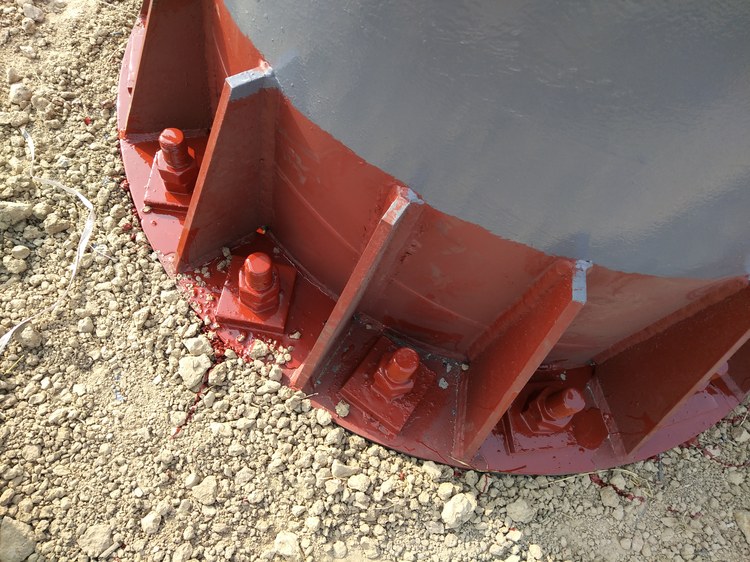

广告塔柱脚红色圆形法兰与地脚螺栓

柱脚。红色圆形法兰盘坐在基础顶面，盘面立了一圈加劲板，螺栓穿过去用双螺母锁紧，螺母和垫板上还挂着安装时滴下来的红漆。柱身是灰色的，和红色法兰分色，方便以后巡检。

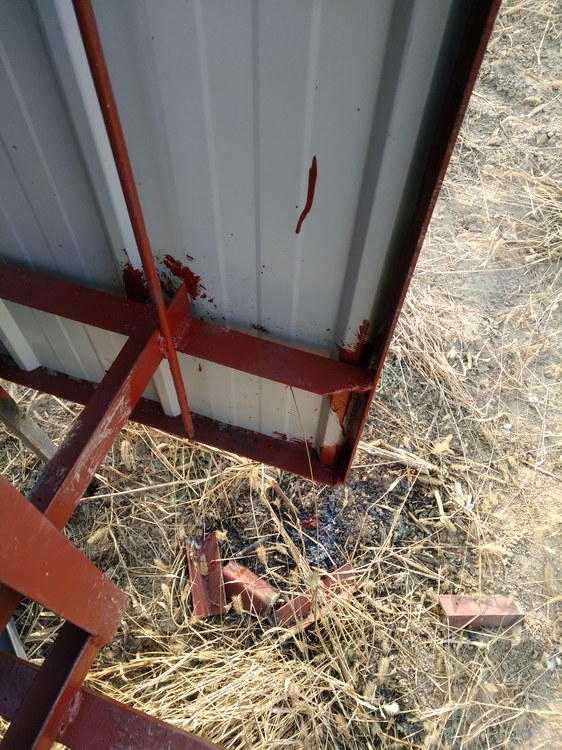

广告塔牌体底部的红色钢架横梁

牌体底部。仰头看，牌面背面是银灰色的镀锌板，底下横着红色主梁，主梁上焊着托板和螺栓孔。这块牌体翻过来落到柱顶的托座上，主梁的螺栓孔和托座对穿，整片牌面就压在柱子上。

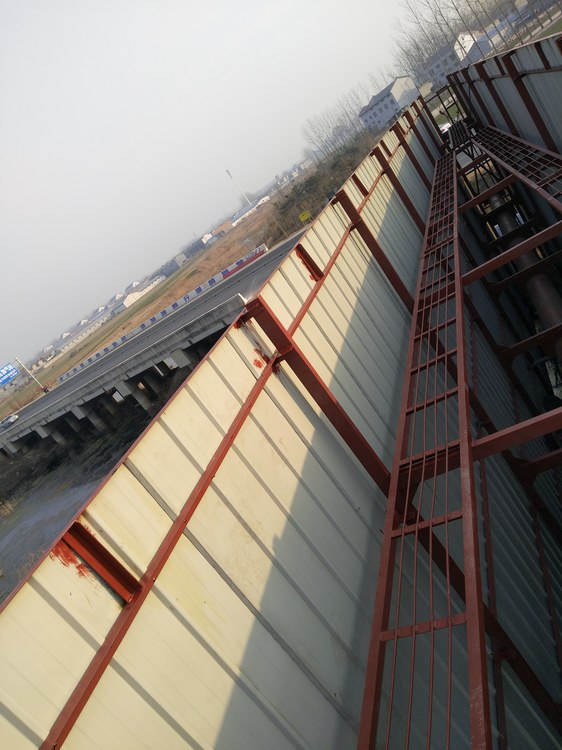

吊装完成后从牌体上方俯视检修走道

牌体吊上去以后，从上方往下看走道。走道从这头直通那头，尽头是通往柱身的竖梯，两侧是板面内侧的银灰色镀锌层。走道是钢格栅的，踩上去能看见底下的地面。

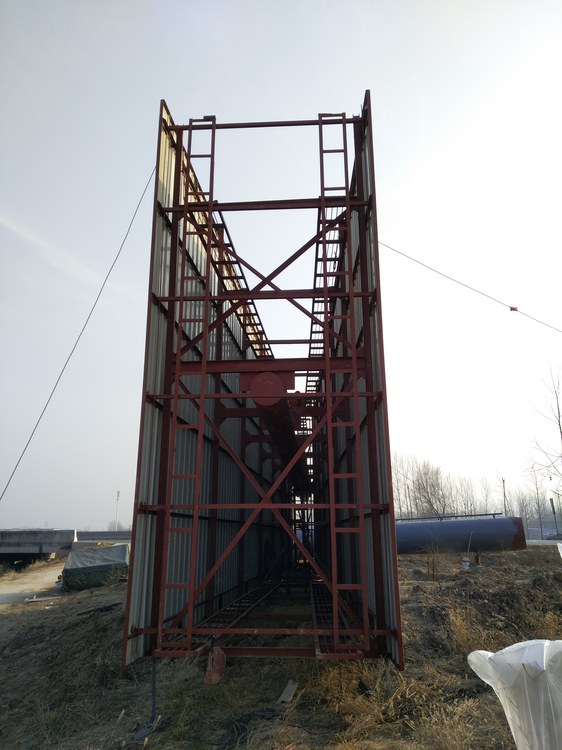

立起的广告塔柱身与牌体骨架

塔身。柱子立起来以后，柱顶的牌体骨架还是空的，红色的横梁一层一层挑出去，等板面扣上去就成了完整的牌体。远处是麦田和平房，天是灰的，农历腊月里的天气。
