甘肃庆阳单立柱广告塔制作案例

2017 年 8 月,庆阳的这座单立柱广告塔完成制作与安装,现场 10 张照片。照片里最显眼的是黄土:塔位就在一片刚平整过的黄土地上,旁边摆着集装箱板房,吊车的支腿垫着钢板。

项目概况

  • 项目地点:庆阳
  • 广告塔类型:单立柱广告塔
  • 结构形式:钢管立柱 + 桁架横担 + 牌面骨架
  • 服务范围:塔体制作、运输、现场安装
  • 交付时间:2017 年 8 月

点位与地形

庆阳在甘肃东部,属陇东黄土高原,董志塬一带塬面平坦、塬边沟壑深切,是典型的黄土塬地貌。黄土垂直节理发育、遇水易崩解,干燥时直立性很好,一泡水就软。所以这类场地做基础,关键不在混凝土强度,而在「别让水进去」:基坑避开塬边的冲沟和落水洞,坑底夯实后做素混凝土垫层,柱脚周围用灰土分层回填,塔基四周做散水和排水沟,把塬面来的水引开。

基础与柱脚

照片能看到基坑与柱脚:坑口方正,坑壁是黄土,靠坑边码了砖砌护圈防止掉土;柱脚螺栓固定在钢架上,浇筑时用振捣棒分层振捣,避免漏振。黄土地区回填是最容易出事的一步,虚土回填一场雨就沉,塔基会跟着歪。做法是分层回填、每层不超过 300 毫米,用蛙夯夯实,压实系数按图要求检测。

塔体制作与防腐

立柱采用螺旋焊管,常规 12 米一支,按图纸尺寸在加工厂切段、拼接成需要的长度,管端开坡口后与法兰组对焊接。照片里能看到立柱躺在地上、端头包着防尘盖,旁边是待拼的牌面骨架——整片黑色桁架已经在地面组好,斜撑交叉、横担方管都摆到位。牌面是蓝色面板,吊装时先把牌体竖起来,再与柱顶横担对接。除锈到 Sa2.5、三道涂装,柱脚以上一米加做一道;西北风沙大,运输和吊装碰掉的漆要及时补。

现场照片(10 张)

庆阳单立柱广告塔现场照片 1

庆阳单立柱广告塔现场照片 2

庆阳单立柱广告塔现场照片 3

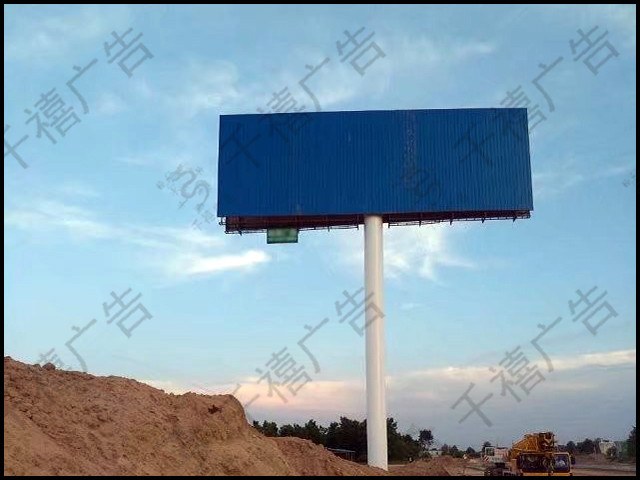

庆阳单立柱广告塔现场照片 4

庆阳单立柱广告塔现场照片 5

庆阳单立柱广告塔现场照片 6

庆阳单立柱广告塔现场照片 7

庆阳单立柱广告塔现场照片 8

庆阳单立柱广告塔现场照片 9

庆阳单立柱广告塔现场照片 10

吊装与验收

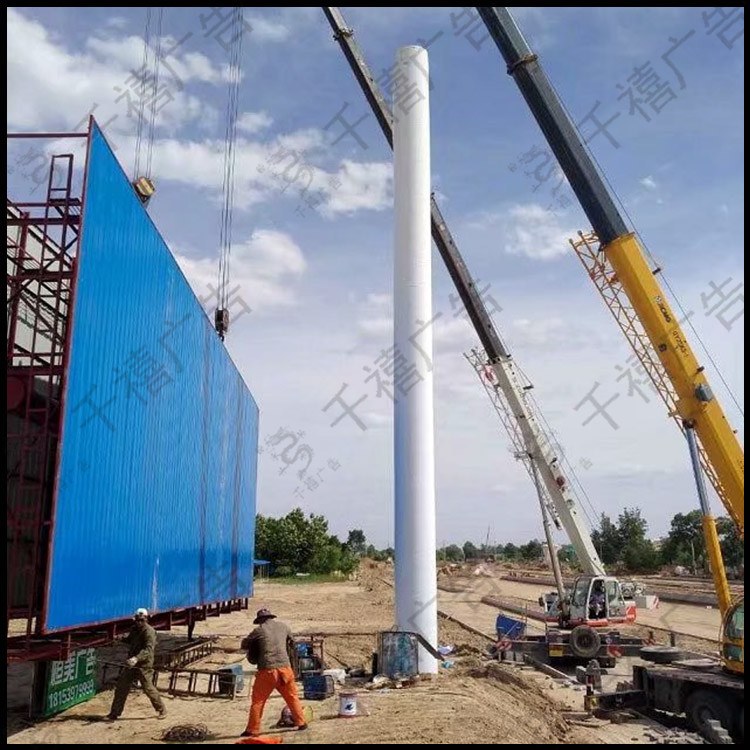

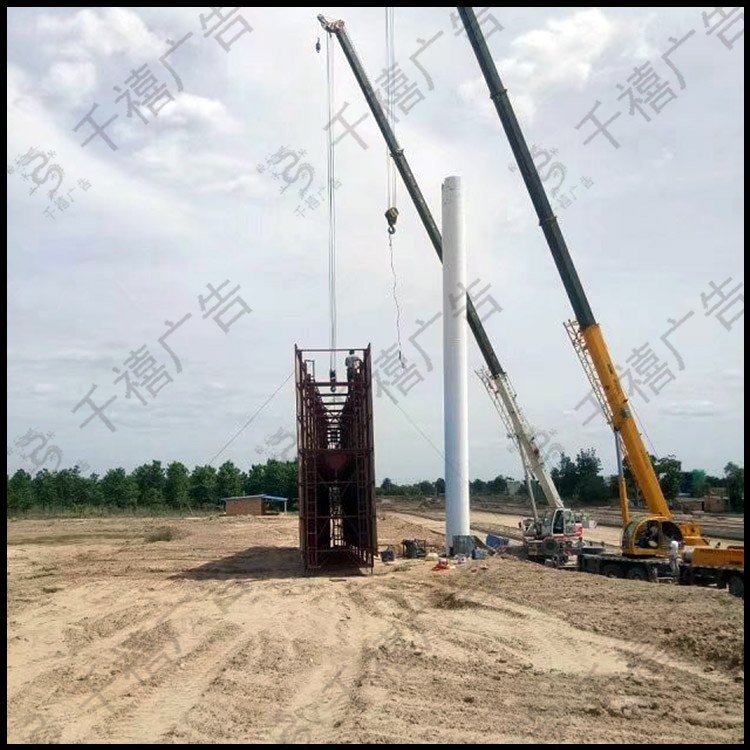

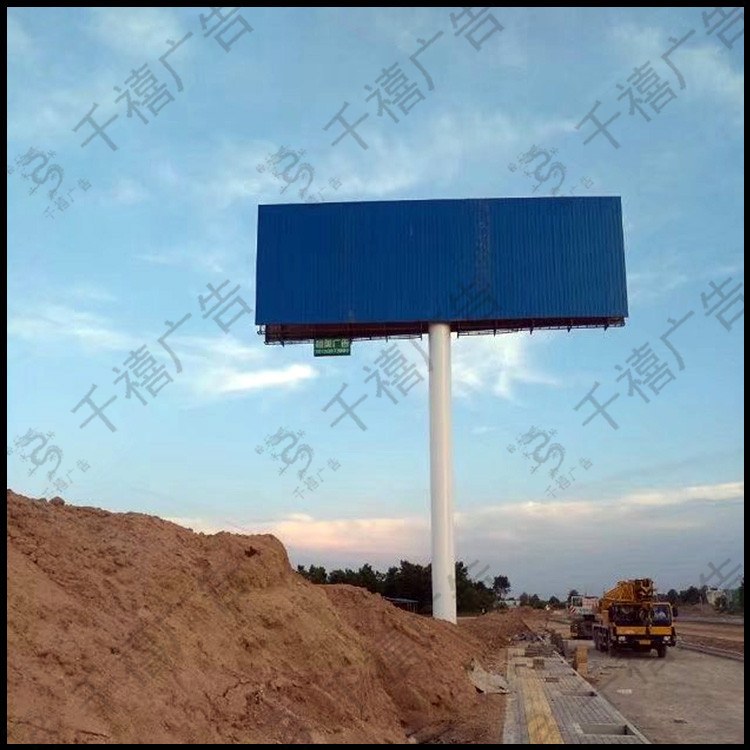

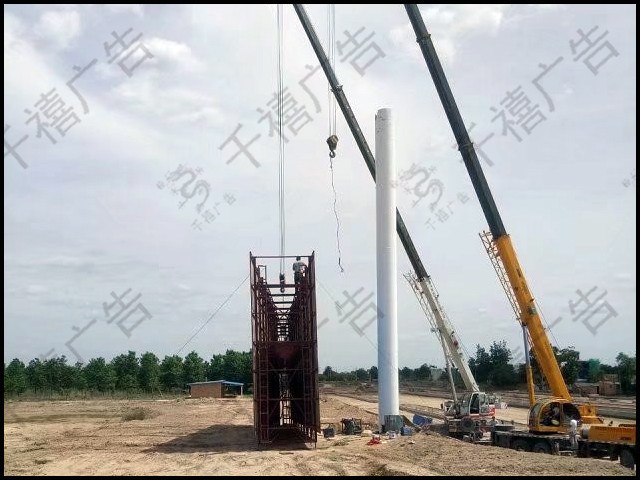

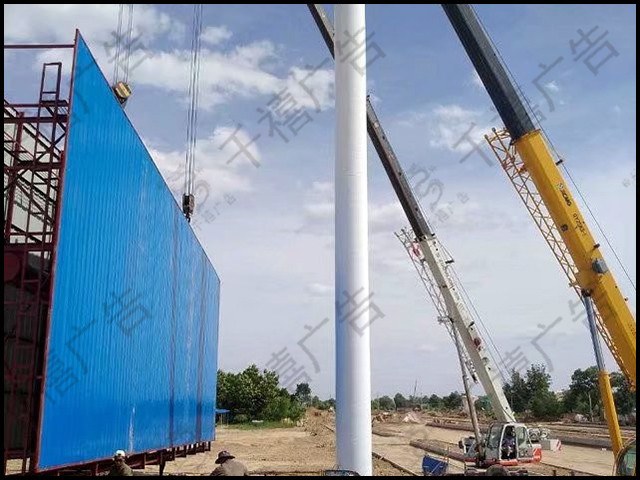

吊装分两步:先立立柱,再吊牌体。照片里牌体被吊起后悬在柱顶,工人站在下面用绳控制角度,落位后先点焊定位、复测再满焊。验收看三项:垂直度、牌面朝向、节点焊缝。黄土场地吊车支腿一定要垫钢板或路基箱,否则支腿下沉会把塔带偏。

同类项目可参考 双面单立柱广告牌、三面广告塔 的做法;需要按场地定尺寸报价,可联系我们。
