山东聊城两面单立柱广告塔
2019 年 10 月,山东聊城的这座两面单立柱广告塔完成安装,现场 4 张照片。塔立在城郊公路边的一片空地上,牌面背面用蓝色压型板包成一整面,两面成夹角。
项目概况
- 项目地点:山东聊城
- 广告塔类型:两面单立柱广告塔
- 结构形式:钢管立柱 + 桁架横担 + 牌面骨架
- 服务范围:塔体制作、运输、现场安装
- 交付时间:2019 年 10 月
点位与平原

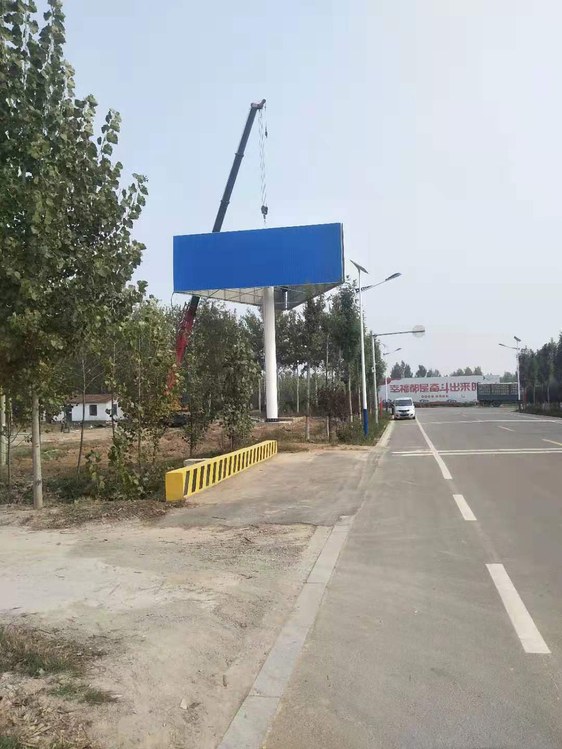

聊城在鲁西平原,地势平得像摊开的一张纸,没有山挡视线,塔在几公里外就能看见。照片 04 是从路上拍的:蓝色的两块牌面立在白色立柱上,右侧是成排的白杨,路边有黄黑相间的护栏,路面干净,天是蓝的。平原场地施工方便,但有两个细节不能省:一是地基的均匀性,平原多是冲积土,一层沙一层黏土,基础要落在同一层持力层上,不能一半坐在硬层、一半坐在软层;二是排水,平原地下水位高,基坑挖下去容易渗水,浇筑前要把水抽干。
立柱吊装

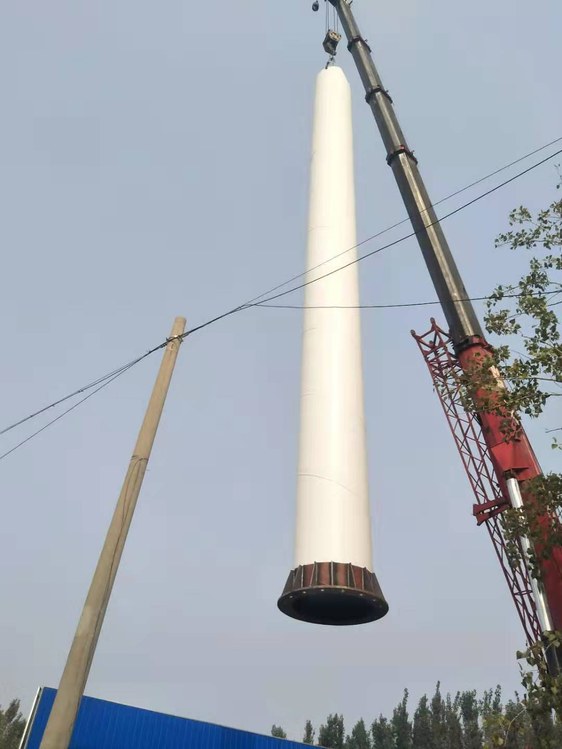

照片 01 是立柱就位的瞬间:白色的圆管立柱竖着,柱底套着锥形的护座,吊车的臂在后面托着,草地上还留着设备压过的痕迹。立柱先立、牌体后吊,是这类塔的标准顺序。柱立起来之后要立刻校正垂直度——用两台经纬仪从互相垂直的两个方向看,或者在柱身挂线坠;校正完把地脚螺母按对角顺序分两三次拧紧,一次拧死容易把法兰面压偏。
地面组装与整体吊装

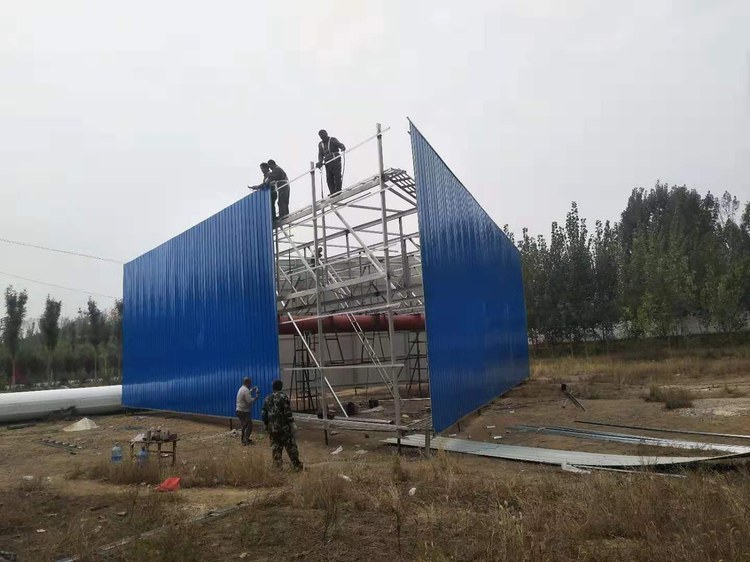

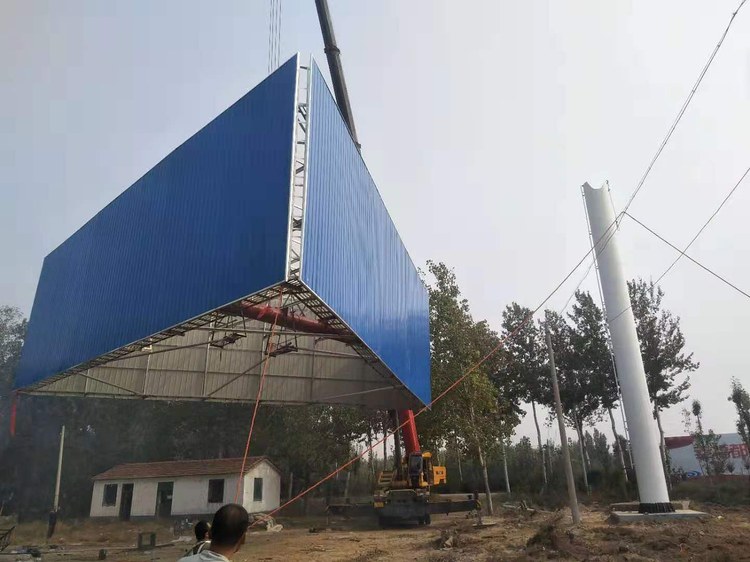

照片 02 是地面组装:两块蓝色压型板拼在一起,两名工人站在脚手架上,正在固定上沿的灯臂和压条;地上散着檩条和工具,旁边停着黄色机械。照片 03 是整体吊装:牌体连着背后的桁架一起离地,蓝色的一面朝着镜头,右侧白色的立柱已经立好等着对接,下面能看到一间小屋和几棵树。整体吊装的关键是吊点位置——吊点要落在骨架的节点上,不能随便挂在檩条中间,否则牌体一离地就变形。
现场照片(4 张)




验收与换季检查
四张照片把立柱、组装、吊装、完工连成一条线。验收看牌面水平度、两面夹角是否对称、立柱垂直度,以及压型板的搭接方向——搭接要顺着常年的主导风向,反了容易兜风灌雨。鲁西春秋风大、夏季雨集中,每年入冬前把压条、自攻钉、法兰螺栓复查一遍;牌面下沿与桁架的夹缝最容易积水,清一次落叶和泥沙,比补漆管用。
