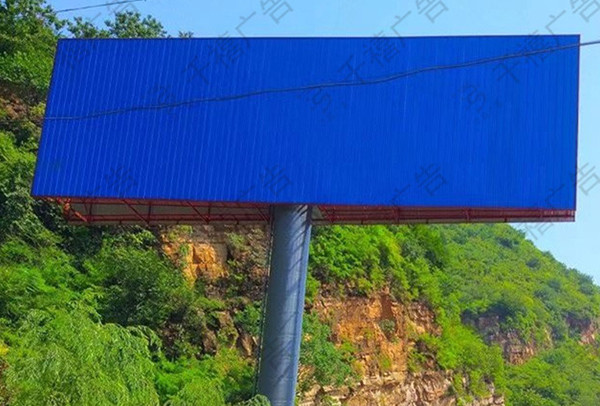

承德这批一共 5 座,照片里是其中一座:蓝色的瓦楞板还没上画,板底下的横担漆成红色,一根银灰色的立柱顶着,背后是一整面黄色的裸岩壁,岩壁上爬着绿色的灌木;画面右上角有一根电线斜穿过去,天是干净的蓝。
项目概况
- 项目地点:河北承德
- 广告塔类型:单立柱广告牌(山区路段)
- 结构形式:钢管立柱 + 桁架横担 + 牌面骨架
- 项目规模:同款 5 座
- 牌面形式:蓝色瓦楞板,未上画
- 横担颜色:红色
- 环境:山体岩壁前
- 服务范围:塔体制作、运输、现场安装
山区选点比设计难
平原上选点,看的是车流和视距;山区选点,还要多看两样:地形和地质。地形决定"看不看得见"。山区公路弯多,视距被山体、弯道内侧的边坡切得很短,一个看着开阔的点位,可能只在一百米内可见,车一过弯就没了。所以要在路线上来回走,找那种"进弯前能看到、出弯后还能看到"的位置。地质决定"立不立得住"。靠山体的点位,要避开落石区、滑坡体和冲沟口;岩石地基承载力高,但开挖难;土夹石的地基软硬不均,基础容易不均匀沉降。这些在方案阶段就要看清楚,不能等开挖了再改。
红色的横担
板底那两道横担漆成红色,在一片蓝板、银柱、黄岩壁中间很显眼。红色在这里有两层意思:一是防腐面漆的颜色选择,红色系的漆遮盖力好、耐候性不错;二是醒目,横担在板底,平时看不到,刷成红色便于巡检时辨认位置。山区的防腐要求比平原高。承德这一带昼夜温差大,冬天有冻融循环,夏天湿度也不低,钢构件表面反复结露、干湿交替,锈得比平原快。所以山区塔的防腐一般按加强级做:热浸镀锌打底,再上环氧底漆和聚氨酯面漆,膜厚往上加。焊缝、边角、螺栓孔这些地方是防腐的薄弱点,涂装前要打磨、要预涂,不能一遍喷过去。
岩壁前立塔的基础怎么做
照片背后的岩壁是裸露的,黄色的砂岩或者砾岩,看着比较完整。岩石地基的承载力通常远高于土基,这是好事;麻烦在开挖——常规的挖机挖不动,要用破碎锤,一个基坑可能要打半天。基础形式也要跟着改。土基常用独立扩展基础,靠底面积把力摊开;岩石地基可以做得小一些、深一些,做成台阶式或者嵌岩,甚至用锚杆把基础锚进岩体。靠山体一侧还要做排水。山上下来的水会顺着坡面汇到塔位,如果基础周围没有截水沟,一场大雨就能把回填土冲空。这类细节在图纸上往往只有一条线,在现场却是必须做的活。
画面里那根电线
板面上方有一根电线斜穿过去,一直通到画面外。山区公路沿线架空线多:通信线、低压线、路灯线,走向跟着路走,高度不一。对吊装来说,这是必须提前摸清的障碍。吊车的回转半径要完全避开线路;实在避不开,只能改吊车站位,或者申请停电——后者要提前办手续,不是当天能解决的。照片里电线在板面上方,说明当时吊装是从另一侧作业的。这种"看图反推施工方案"的方法,在复盘老项目的时候很有用。
现场照片(1 张)

五座同款怎么组织
同款多座的做法是统一制作、分批安装:构件在厂内统一下料、焊接、涂装,按座编号打包;现场按点位顺序进场,装完一座再转下一座。山区运输受限,构件分段点要提前定好,超长件走山路转弯过不去。
